Вентиляция и кондиционирование для чистых помещений

Центральный кондиционер является составной частью систем вентиляции и кондиционирования воздуха, приточных и вытяжных систем в зданиях и помещениях.

Кондиционирование чистых помещений

При разработке конструкции медицинских кондиционеров КЦ-АМС и КЦМ-АМС учтен собственный опыт объединения «АМС-МЗМО» в проектировании, монтаже, гарантийном и постгарантийном сопровождении центральных кондиционеров приточных систем, обслуживающих чистые помещения медицинских организаций, фармацевтических предприятий и других «чистых» производств.

Центральные кондиционеры для чистых помещений КЦ-АМС и КЦМ-АМС сконструированы для обеспечения максимальной эффективности и гигиеничности, удобства эксплуатации и технического обслуживания.

Установки имеют гладкие и ровные внутренние поверхности без выступающих острых элементов, позволяющие производить сухую и влажную очистку. Внутренние поверхности и элементы крепления теплообменников, фильтров, кулис шумоглушителей медицинских кондиционеров КЦМ-АМС изготовлены из нержавеющей стали и допускают проводить санитарную обработку с использованием дезинфицирующих средств.

Центральные кондиционеры КЦ-АМС и КЦМ-АМС изготавливаются в климатических исполнениях УХЛ 4.2 по ГОСТ 15150 и предназначены для эксплуатации в отапливаемых помещениях, относящихся к категории В1-В4 по пожароопасности, классу II Па (ПУЭ), категории Д (НПБ 105-03) по взрыво- и пожаробезопасности, при температуре воздуха от плюс 10 градусов до плюс 35 градусов и относительной влажности от 20 до 80%.

Медицинские кондиционеры отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 020/2011 «Электро-магнитная совместимость технических средств» и имеют соответствующие «Декларации соответствия Таможенного союза».

Функциональные блоки кондиционеров и оборудование вспомогательных систем кондиционирования

Системы кондиционирования воздуха для чистых комнат осуществляют:

  • фильтрацию,
  • нагрев,
  • охлаждение,
  • осушение,
  • увлажнение,
  • шумоглушение приточного воздуха,
  • рециркуляцию и рекуперацию тепла вытяжного воздуха.

Центральный кондиционер КЦ-АМС также может быть использован в качестве:

  • приточной установки в составе блоков фильтра, нагревателя, вентилятора, шумоглушителя;
  • вытяжной установки в составе блоков фильтра, теплоутилизатора гликолевого, вентилятора;
  • установки рециркуляции в составе блоков фильтра, охладителя, вентилятора, шумоглушителя.

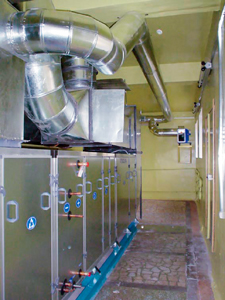

Кондиционер центральный КЦ-АМС-ХХ Кондиционер центральный КЦ-АМС-ХХ (где в обозначении «ХХ» — типоразмер установки) предназначен для создания и поддержания в помещениях промышленных и общественных зданий, сооружений, лечебно-профилактических организаций искусственного климата с заданными параметрами путём обработки и подачи воздуха. Изготавливается по ТУ 4862-011-21504087-2009.

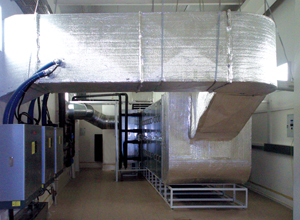

Кондиционер центральный медицинский КЦМ-АМС-ХХ Кондиционер центральный медицинский КЦМ-АМС-ХХ предназначен для подготовки приточного воздуха и подачи его с заданным расходом и напором в помещения, отнесенные к категории «чистые и особо чистые», с целью обеспечения в них нормативных параметров чистоты и микроклимата. Изготавливается по ТУ 9451-018-21504087-2010.

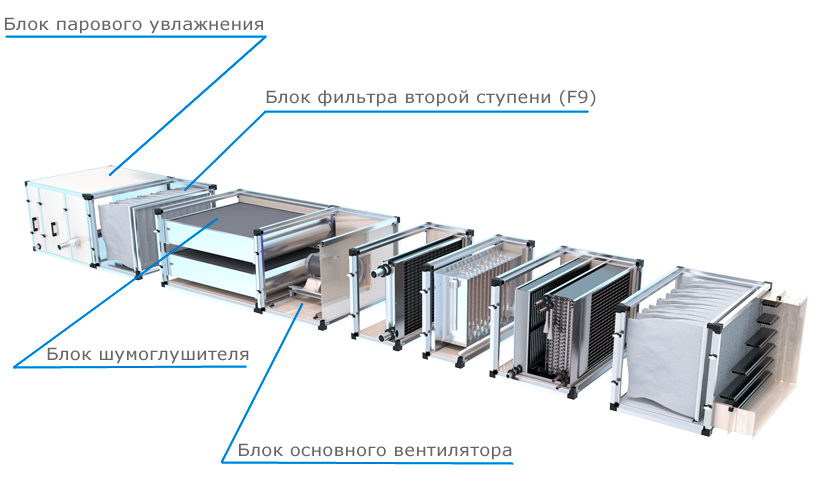

Кондиционер в сборе

Кондиционер в сборе

Типоразмеры и производительность КЦ-АМС и КЦМ-АМС

АМС-МЗМО изготавливает девять типоразмеров КЦ-АМС и восемь типоразмеров КЦМ-АМС.

Основные характеристики центральных кондиционеров

Типоразмер КЦ-АМС, КЦМ-АМС Габаритные размеры* В1хН1, мм Внутренние размеры ВхН, мм Номин. расход воздуха Vном**, м3/ч Диапазон применения**, м3/ч Скорость воздуха во входном сечении фильтра, м/с
-01*** 608х405 508x305 1000 500…1000 1,8
-02 608x710 508x610 2100 800...2400 1,9
-04 1015x710 915x610 4400 2100...4800 2,2
-06 1015x1015 1015x915 6800 4400...7500 2,3
-09 1320x1015 1220x915 9500 6800...10500 2,4
-13 1320x1320 1220x1220 13000 9500...14500 2,4
-17 1360x1625 1525x1260 17200 13000...19000 2,6
-25 2235x1360 2135x1260 24500 17000…27000 2,6
-37 2540x1665 2440x1565 36000 25000…40000 2,7

Примечания:

* В - ширина, Н - высота без учёта опорной рамы, длина L определяется количеством составляющих блоков. Высота рамы без опор – 120 мм, с опорами – 270 мм;

** номинальный расход воздуха Vном, м3/ч принят для скорости воздуха в живом сечении воздухоохладителя ~3 м/с. Рекомендуемые максимальный расходы КЦ: с охладителем - 1,1Vном, без охладителя с фильтром и водяным нагревателем - 1,3 Vном, вытяжной установки без теплообменников и фильтров - 1,6 Vном;

*** кондиционер типоразмера КЦ-АМС-01 изготавливается только в общепромышленном исполнении

Примеры компоновки кондиционеров

Конкретная комплектация КЦ-АМС функциональными элементами определяется требованиями к параметрам и технологией обработки приточного воздуха. Размещение этих элементов в блоках, объединение блоков в моноблоки, стороны обслуживания, стороны подключения теплообменников по согласованию с заказчиком определяются при заказе.

В качестве примера ниже на схемах приведены некоторые типовые варианты возможной компоновки кондиционеров КЦ-АМС.

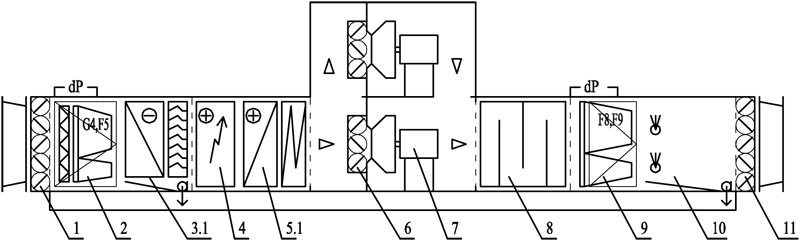

1. Типовая компоновка кондиционера с резервом вентиляторов для применения в системах кондиционирования чистых помещений ЛПУ:

Типовая компоновка кондиционера с резервом вентиляторов для применения в системах кондиционирования чистых помещений ЛПУ

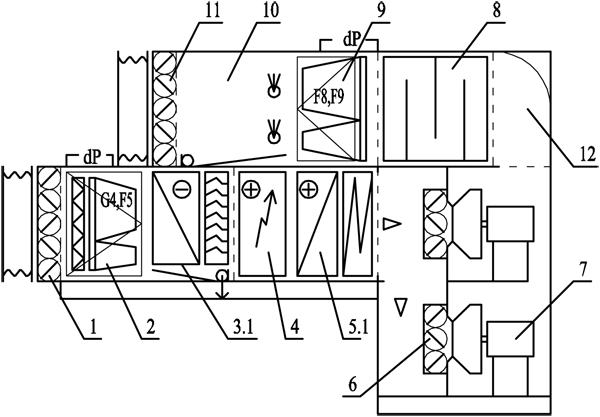

2. Компоновка кондиционера в три этажа для размещения в условиях ограниченного пространства в венткамерах реконструируемых объектов:

Компоновка кондиционера в три этажа для размещения в условиях ограниченного пространства в венткамерах реконструируемых объектов

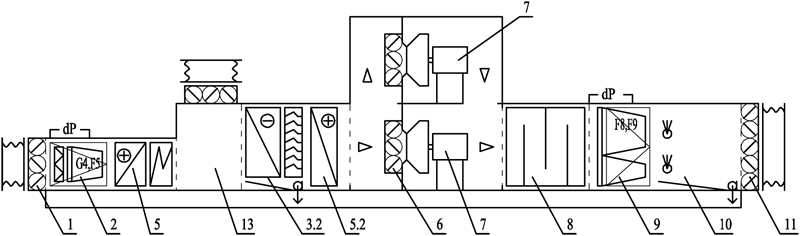

3. Компоновка кондиционера с рециркуляцией вытяжного воздуха для применения в системах вентиляции чистых производственных помещений:

Компоновка кондиционера с рециркуляцией вытяжного воздуха для применения в системах вентиляции чистых производственных помещений

Обозначения основных элементов:

1 – входной клапан (электропривод с пружинным возвратом), с гибкой вставкой;
2 – блок фильтра первой ступени (G1/G4(F5));
3.1 – блок охладителя-испарителя;
3.2 – блок водяного охладителя (размещается после нагревателя по потоку воздуха);
4 – блок электронагревателя;
5.1 - блок нагревателя водяного с защитным термостатом;
5.2 – блок нагревателя водяного (второй подогрев)
6 – входной клапан блока вентилятора;
7 – блок основного/резервного вентилятора «свободное колесо»;
8 – блок шумоглушителя;
9 – блок фильтра второй ступени (F9);
10 – блок парового увлажнения (комплектация парораспределителями – опционально);
11 - клапан выходной с ручным приводом;
12 – камера поворота;
13 – блок рециркуляции

Функциональные элементы (фильтры, теплообменники, вентиляторы и т.д.) могут быть выполнены в виде отдельных блоков или в виде моноблоков (несколько элементов объединены в один корпус), что снижает стоимость, габариты и вес установки, а также упрощает монтаж на объекте.

Количество объединяемых в моноблок функциональных элементов ограничивается габаритами и массой моноблока для удобства транспортировки и монтажа.

В условиях ограничений размеров помещений венткамер для минимизации габаритных размеров кондиционеров предусмотрена возможность их компоновки в два и даже три этажа (в установках с резервированием вентиляторов).
