Проектирование КЧП

Общество с ограниченной ответственностью "Миасский завод медицинского оборудования" (ООО "МЗМО") выступит в качестве подрядчика или субподрядчика по разработке проектной документации на комплексы чистых помещений (КЧП), а также по изготовлению, поставке, монтажу и валидации КЧП на элементной базе нашей разработки:

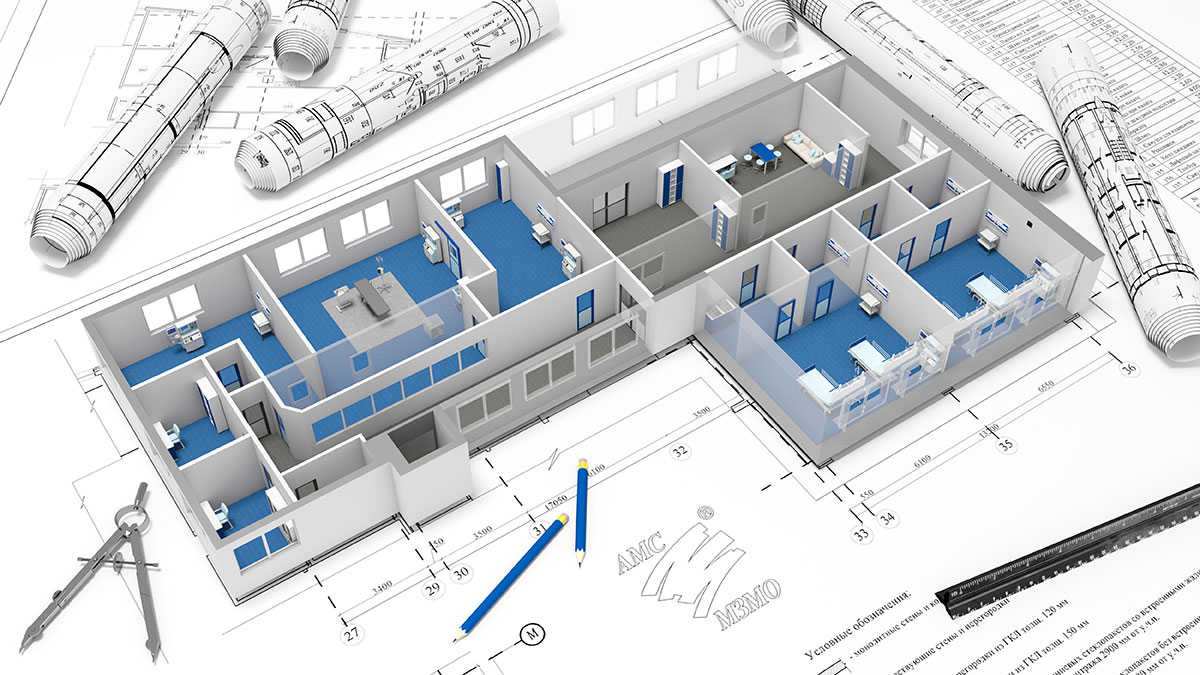

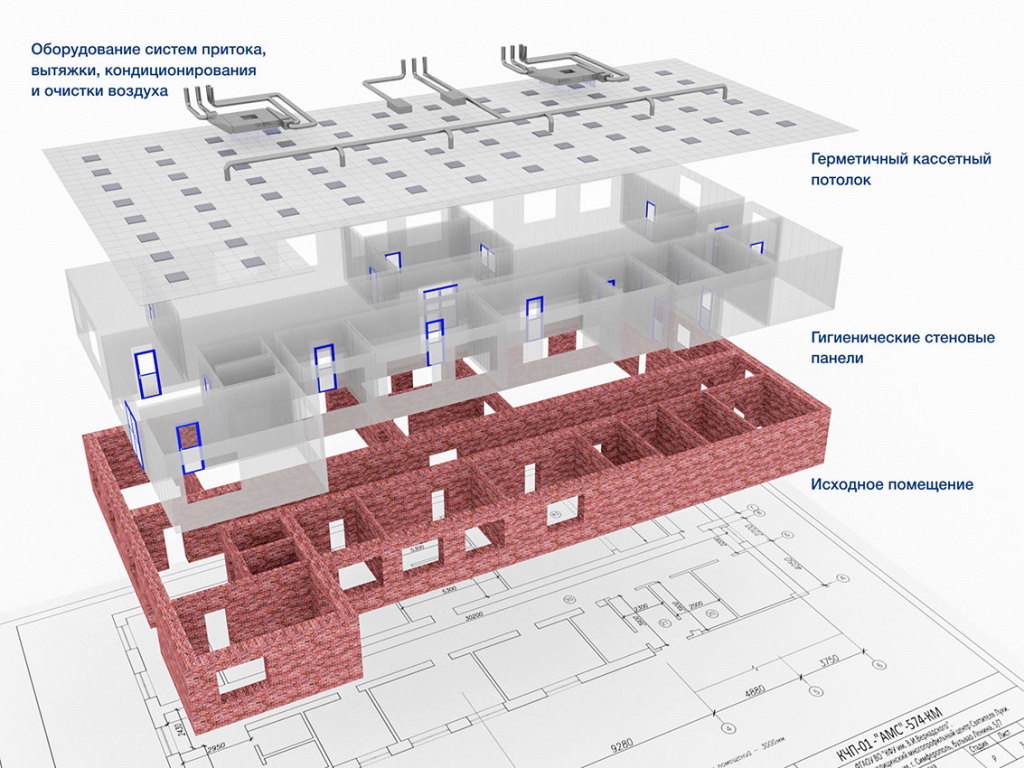

• ограждающие стеновые конструкции:
  • стеновые панели (глухие и с остеклением),
  • двери (глухие и с остеклением),
  • герметичные подвесные панельные и кассетные потолки со встроенными герметичными растровыми светильниками,
  • материальные шлюзы и шлюзы персонала,
  • передаточные окна,
  • полы из антистатического линолеума или наливные,

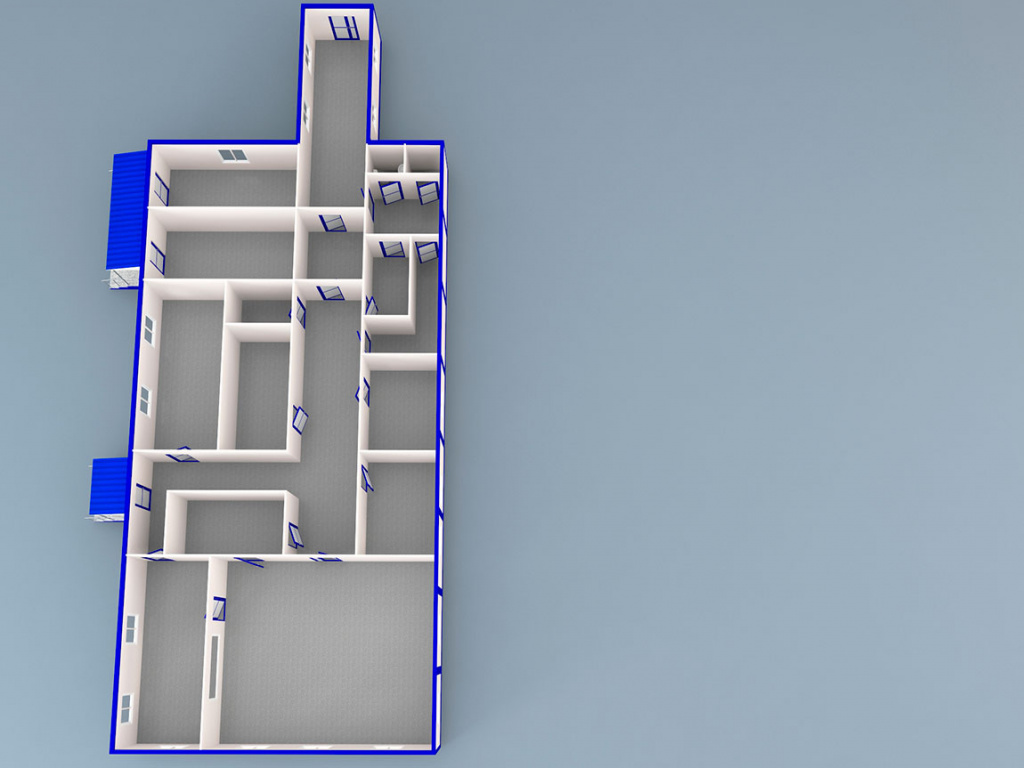

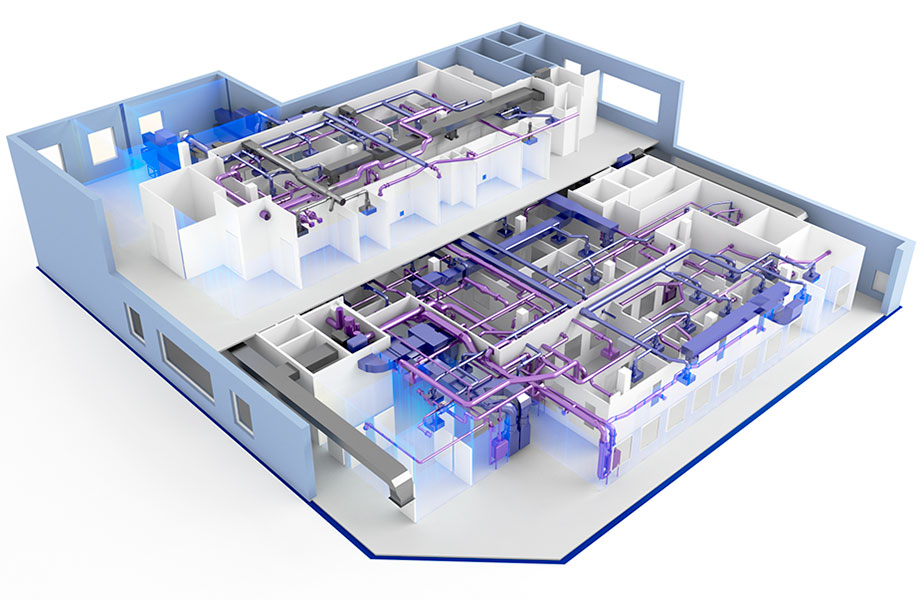

• системы подготовки стерильного воздуха:
  • системы приточно-вытяжной вентиляции и кондиционирования,
  • системы очистки внутреннего воздуха,
  • воздухораспределители и устройства забора воздуха из помещений,
  • системы контроля и управления инженерным оборудованием,
• медицинское оборудование для создания локальных чистых зон:
  • стерильные ламинарные шкафы (СЛШ),
  • безопасные вытяжные шкафы (БВШ),
  • установки для бесповязочного лечения ожоговых больных.
• технологическое оборудование:
  • облучатели бактерицидные потолочные и настенные,
  • системы жизнеобеспечения (потолочные консоли и настенные панели подвода медицинских газов и электропитания).

В объеме выполняемых работ предусматривается аттестация (валидация) чистых помещений на следующих стадиях:

• аттестация проекта – DQ;
• аттестация монтажа КЧП – IQ (кроме технологического оборудования);
• аттестация КЧП в состоянии функционирующее – ОQ (кроме технологического оборудования).

Существующий порядок взаимодействия ООО "МЗМО" с генподрядной проектной организацией на различных стадиях разработки проектной документации.

Стадии обоснования инвестиций и технико-экономического обоснования.

Генподрядная проектная организация при подготовке материалов проекта должна предусмотреть:

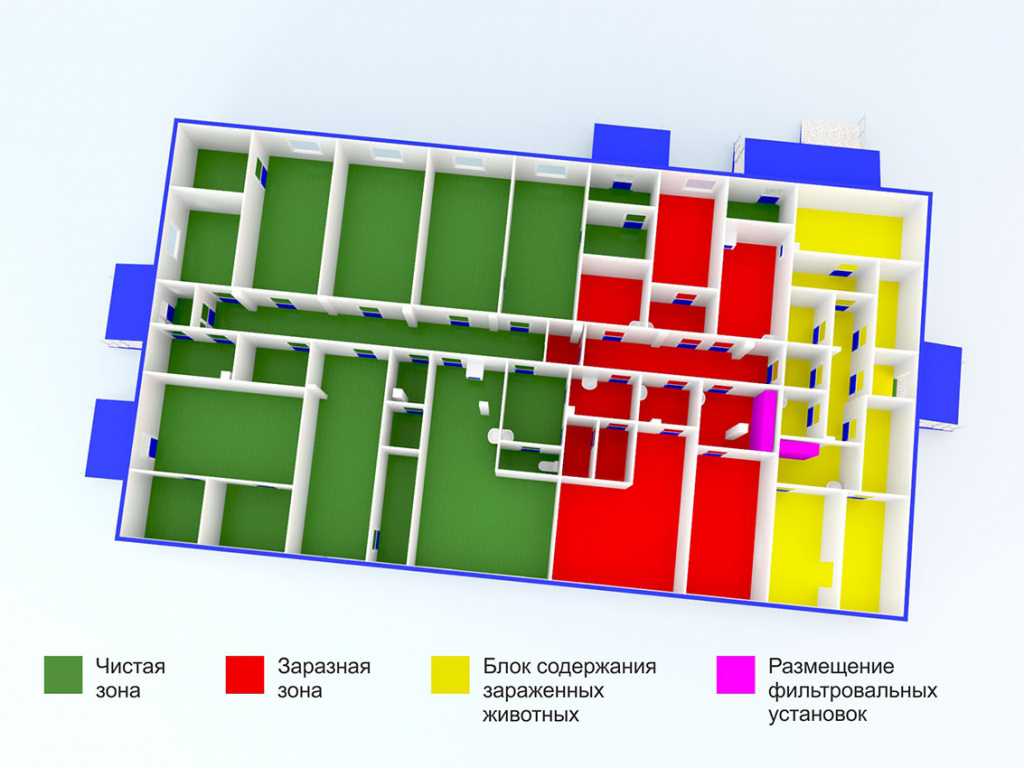

• помещение (в случае центральной приточно-вытяжной системы) или зону (в случае автономной системы) для размещения агрегатов приточно-вытяжной системы КЧП;
• для каждого чистого помещения зону технического отсека, предназначенного для размещения ограждающих конструкций и технологического оборудования КЧП. Высота зоны технического отсека от лицевой поверхности подвесного потолка до капитального потолка на стадиях ОИ и ТЭО принимается не менее 500 мм. Расстояние от лицевой поверхности стеновой панели до капитальной стены на этих стадиях принимается не менее 170 мм;
• зону размещения передаточных окон;
• установку стеновых перегородок (при необходимости разделения исходного помещения) стеновыми панелями разработки ООО "МЗМО". Толщина панелей принимается 67 мм.

Головная проектная организация в материалах проекта приводит фотографии эксплуатируемых КЧП разработки ООО "МЗМО" (источник информации – сайт фирм ООО "МЗМО" и ЗАО "АМС" в Интернете), а также фотографии и характеристики базовых элементов системы чистых помещений фирм ООО "МЗМО" и ЗАО "АМС" для применения в медицине и фармацевтике (источник информации – каталог оборудования для создания чистых помещений фирм ООО "МЗМО" и ЗАО "АМС").

Генподрядная проектная организация предоставляет ООО "МЗМО" следующие материалы:

• задание на разработку обоснований инвестиций в строительство или реконструкцию здания лечебного учреждения;
• строительные чертежи здания в зонах строительства КЧП;
• проектную и исполнительную документацию по объекту (поэтажные планы, разрезы, конструкции, планы инженерных сетей);
• планы размещения основного медицинского оборудования;
• параметры тепловыделений и газопылевыделений основного медицинского оборудования при его функционировании;
• количество медперсонала и больничных коек в каждом помещении;
• регламент работы КЧП.

ООО "МЗМО" направляет генподрядной проектной организации следующие документы на бумажном носителе или в электронном виде (Word, Excel):

• состав оборудования КЧП;
• стоимость КЧП;
• энергопотребление КЧП.

Стадия выпуска рабочей документации.

Генподрядная проектная организация в дополнение к материалам, направленным на стадиях ОИ и ТЭО, предоставляет ООО "МЗМО» следующие материалы:

• архитектурно-планировочное задание на разработку проекта строительства или реконструкции здания лечебного учреждения в соответствии с Приложением А к СНиП 11-01-95;
• информацию о коммуникациях помещений;
• планы размещения основного медицинского оборудования, его спецификации с указанием габаритных и присоединительных размеров, установленной мощности, параметров тепловыделений и газопылевыделений при функционировании, трассировку подводимых коммуникаций к оборудованию, местоположение и количество электрических розеток;
• информацию об исходном состоянии систем вентиляции и кондиционирования воздуха в помещениях;
• требования по расположению стеновых перегородок и остекленных стеновых панелей КЧП.

ООО "МЗМО" направляет генподрядной проектной организации материалы проекта по КЧП в составе:

• ОПЗ - пояснительная записка в части нижеприведенных разделов проекта;
• ТХ – технологические решения (в части помещений КЧП);
• АС – архитектурно-строительная часть (ограждающие конструкции КЧП);
• ОВ – отопление и вентиляция (встроенные панели отопительные в комплекте с радиаторами типа Kermi, системы подачи, распределения и забора воздуха, системы очистки и обеззараживания воздуха, устройства регулирования перетоков воздуха);
• ВК – водопровод и канализация (умывальники хирургические, мойки, поливочные краны, трапы, электрополотенца, зеркала);
• ЭС – силовое электрооборудование (светильники бактерицидного облучения запотолочные и встроенные в распределители воздуха, электрические розетки в панелях системы жизнеобеспечения и в стеновых панелях для подключения технологического оборудования, вентиляторы систем очистки и обеззараживания воздуха);
• ЭО – электрическое освещение (светильники бактерицидного облучения чистых помещений, светильники общего и аварийного освещения, световые указатели);
• АОВ – автоматика отопления и вентиляции (автоматика комплекса чистых помещений);
• МГ – медицинские газы (консоли и панели жизнеобеспечения );
• СС – слаботочные системы (часы в операционных и реанимационных залах);
• СМ – сметная документация;
• Предварительное строительное задание для производства работ под монтаж КЧП.
