Для обеспечения герметичности и сохранения целостности стен необходимо правильно прокладывать различные инженерные коммуникации, такие как электрические кабели, трубы для водоснабжения или отопления, вентиляционные и кондиционерные трубы и прочее, через стены.
Для этого применяют специальные прокладочные устройства – гермовводы. Они обеспечивают надежную герметичность и защиту от непроходимости воздуха, микроорганизмов, воды и пыли. Грамотное выполнение герметичной проходки инженерных сетей через стену помогает избежать протечек и улучшает общую эффективность и безопасность эксплуатации чистых помещений.
КОМПЛЕКТ УЗЛА ГЕРМЕТИЧНОЙ ПРОХОДКИ КОНСТРУКЦИЙ КББ ДЛЯ КАБЕЛЬНОЙ ПРОДУКЦИИ
| Обозначение | Наименование изделия | Примечание, краткие технические характеристикиv |
|---|---|---|
| АМС 21.06.200-Д | Комплект герметичного ввода | через сэндвич-панель, Д не более или равно 40 мм |
| АМС 21.06.210-d | Ввод герметичный (комплект деталей) | корпус нерж. d=19мм,23мм, 28мм, 50мм |
| АМС 21.06.900 | Ввод герметичный для кабеля. Комплект деталей | через 2-х сл.панель и 3-х слойную панель диаметр кабеля 3-5 мм |
| АМС 21.06.900-01 | Ввод герметичный для кабеля. Комплект деталей | через 2-х сл.панель и 3-х слойную панель диаметр кабеля 5-7 мм |
| АМС 21.06.900-02 | Ввод герметичный для кабеля. Комплект деталей | через 2-х сл.панель и 3-х слойную панель диаметр кабеля 7-8,5 мм |
| АМС 21.06.903 | Ввод герметичный для кабеля. Комплект деталей | через 2-х сл.панель и 3-х слойную панель диаметр кабеля 7-8,5 мм |
| АМС 21.06.950 | Ввод герметичный для кабеля. Комплект деталей | через 2-х сл.панель и 3-х слойную панель (комплектация на одну сторону панели) диаметр кабеля 4,5-11,3 мм |
| АМС 21.06.950-01 | Ввод герметичный для кабелей КШСнг(А)- FRLS 1х2х0,52 комплект деталей | через 2-х сл.панель и 3-х слойную панель (комплектация на одну сторону панели) диаметр кабеля 3,4 - 4,7 мм |
| АМС 21.06.954 | Ввод герметичный для кабеля. Комплект деталей | через 2-х сл.панель и 3-х слойную панель диаметр кабеля 3,4 до 11,3 мм |
| АМС 21.10.300 | Комплект гермоввода | Крепление через потолок (сэндвич- панель) соединение прямое 16х1/2»НР провод сеч.с Ф5до Ф9 |
| АМС 21.10.300-01 | Комплект гермоввода | Крепление через потолок (сэндвич- панель) соединение прямое 16х1/2»НР дораб.до ф9,5мм |
| АМС 21.10.500-d | Кассета герметическая | для прохода 1-го кабеля (Ф5 мм, Ф7 мм, Ф11 мм) через сэндвич -панель |
| АМС 21.10.500-01-d-d1- d2-d3-d4 | Кассета герметическая | для прохода 4 кабелей (Ф5 мм, Ф7 мм, Ф11 мм) через сэндвич -панель |
| АМС 21.10.500-02-d-d1- d2-d3-d4-d5-d6 | Кассета герметическая | для прохода 7 кабелей (Ф5 мм, Ф7 мм, Ф11 мм) через сэндвич -панель |
| АМС 21.10.550-d | Ввод герметичный для пучка кабелей. Комплект деталей | через 2-х сл.панель и 3-х слойную панель пучка кабелей |
| АМС 21.10.800-L | Крепление кабеля к «сэндвич» панели. Комплект деталей | L max-3000мм, Lmin-400 мм, шаг 300 мм |
| АМС 21.10.900-L | Ввод герметичный для пучка кабелей. Комплект деталей | крепление к потолку на швеллеры с шагом 500 мм |

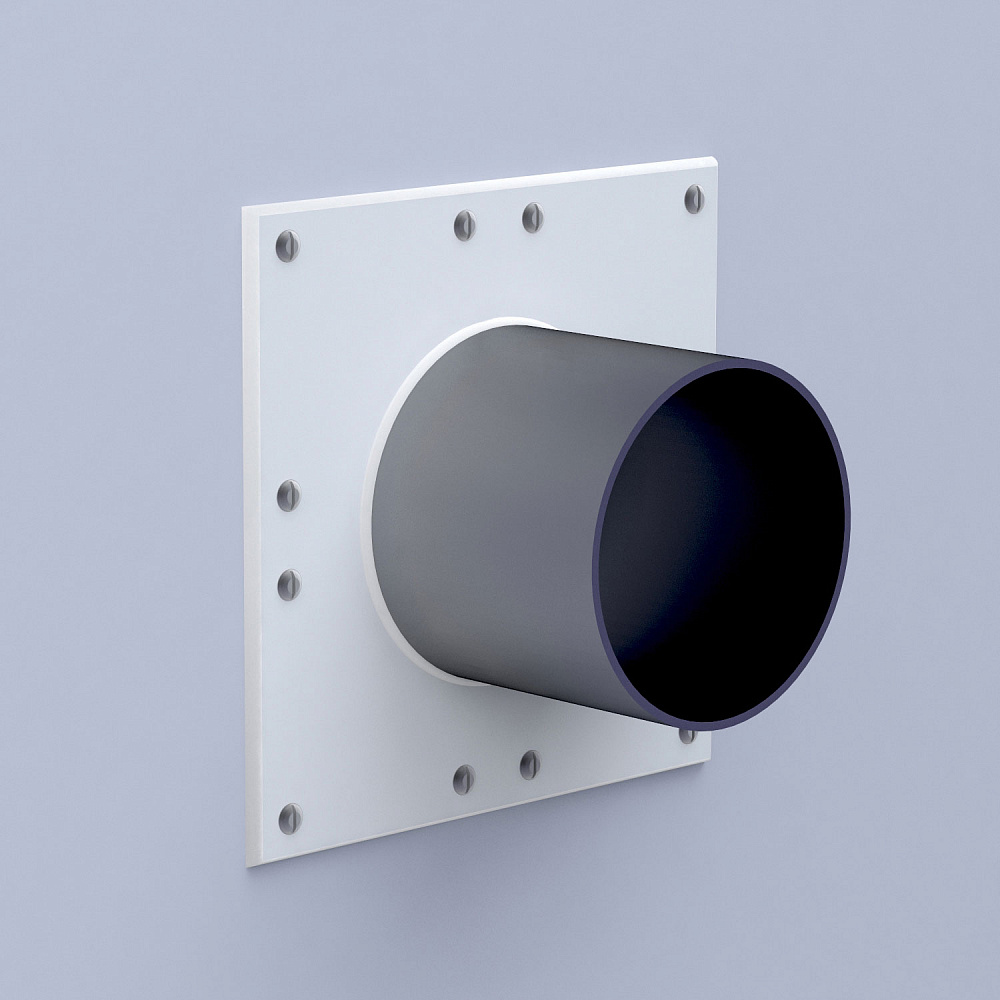

КОМПЛЕКТ УЗЛА ГЕРМЕТИЧНОЙ ПРОХОДКИ КОНСТРУКЦИЙ КББ ДЛЯ ВОЗДУХОВОДОВ
| Обозначение | Наименование изделия | Примечание, краткие технические характеристики |
|---|---|---|
| АМС 843.00.000-АхВ | Комплект гермоввода для прохода возду- ховода | через сэндвич-панель А, В от 100до 800 мм нерж. |
| АМС 843.00.000-01-А | Комплект гермоввода для прохода возду- ховода | через сэндвич-панель ф А от 100до 500 мм нерж. |
| АМС 843.00.000-02-АхВ | Комплект гермоввода для прохода возду- ховода | через 2-х слойную панель А, В от 100до 500 мм нерж. |
| АМС 843.00.000-03-А | Комплект гермоввода для прохода возду- ховода | через 2-х слойную панель фА от 100до 500 мм нерж. |
| АМС 21.06.250 | Ввод герметичный | через сэндвич-панель, Д =101 мм |
| АМС 21.06.250-01 | Ввод герметичный | через сэндвич-панель, Д =161 мм |
| АМС 21.06.250-02 | Ввод герметичный | через сэндвич-панель, Д =251 мм |
| АМС 865.00.000-RAL | Модуль забора воздуха пристенный | пристенный |
