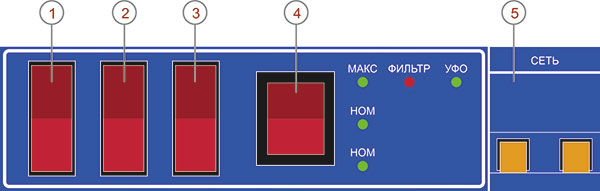

Пульт управления ФВМ-АМС 99
1. выключатель освещения чистой зоны
2. выключатель ультрафиолетового облучателя ФВМ
3. выключатель вентилятора ФВМ
4. переключатель режимов работы вентилятора ФВМ
5. вводной автоматический выключатель

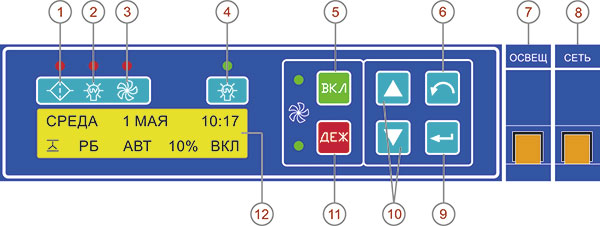

Пульт управления ФВМ-АМС 98, 102, 103, 104
1. индикатор засоренности фильтра
2. индикатор УФО
3. индикатор неисправности вентилятора
4. индикатор включенного состояния УФО
5. включение/выключение вентилятора
6. кнопка выхода из меню
7. включение/выключение освещения
8. включение/выключение установки
9. кнопка входа в память выставленных параметров
10. кнопки задания параметров
11. дежурный режим вентилятора
12. дисплей пульта управления

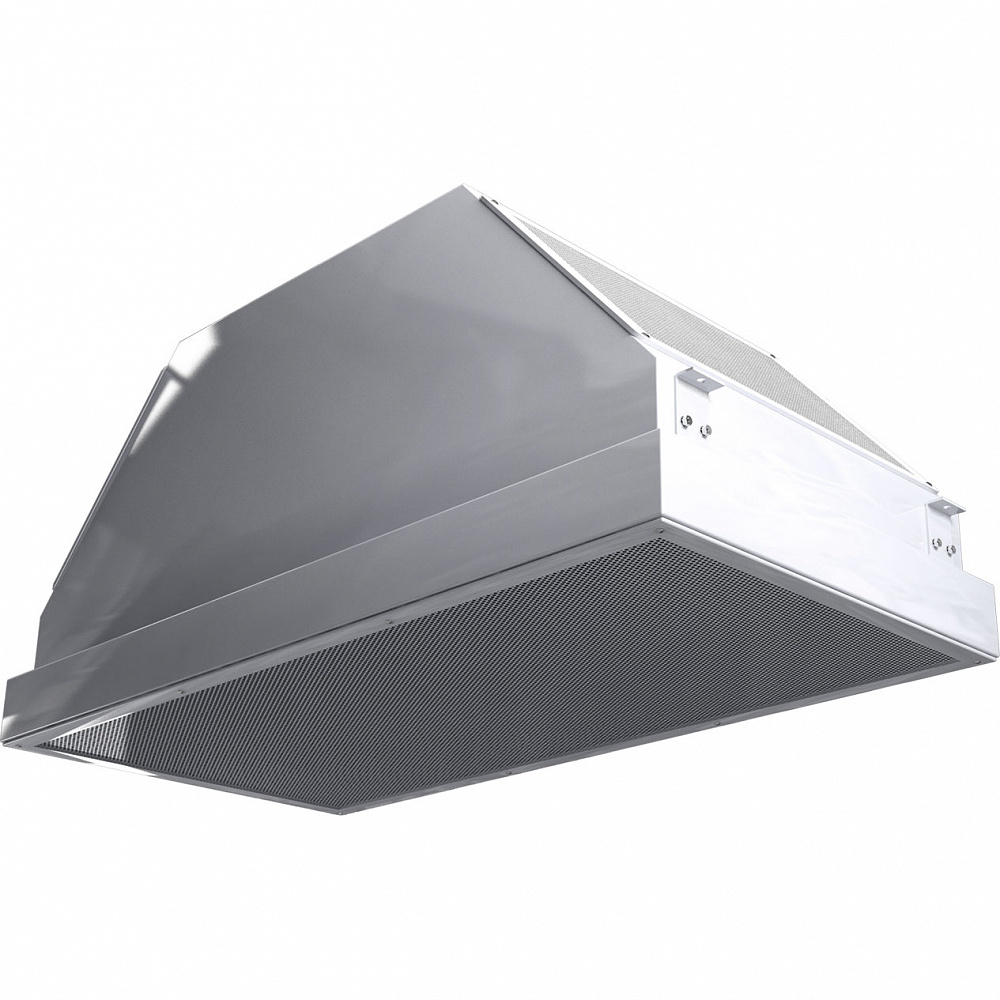

Вариант заказа модуля 98
ЛЧЗ «АМС» - 8.1

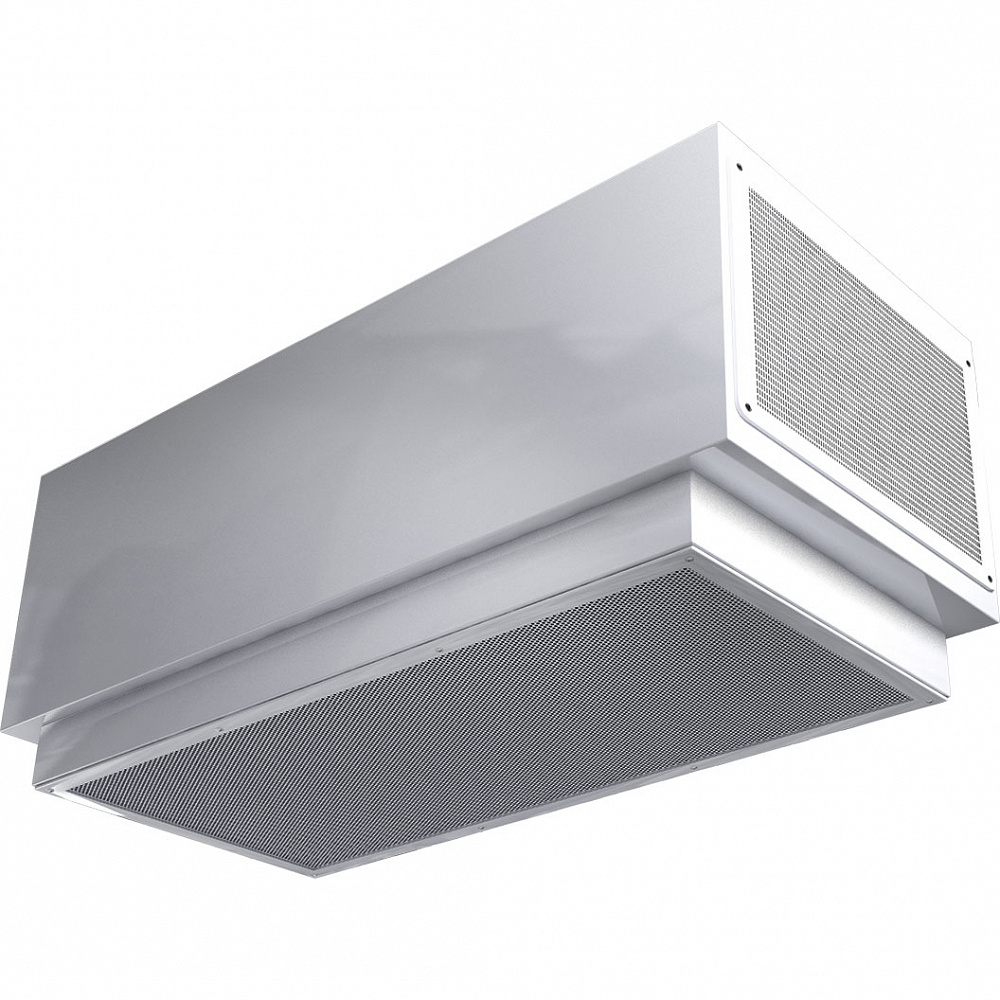

Вариант заказа модуля 99
ЛЧЗ «АМС» - 1.1
Вариант заказа модуля 102
ЛЧЗ «АМС» - 11.1
Вариант заказа модуля 103
ЛЧЗ «АМС» - 12.1
Вариант заказа модуля 104
ЛЧЗ «АМС» - 14.1
Локальные чистые зоны выполняются по размерам заказчика
Технические характеристики модуля 98
| Габаритные размеры (Д-Ш-В) | Масса (Кг) | Размеры фильтра класса G4 | Фильтрующий материал фильтра G4 |
|---|---|---|---|
| 1280 х 575 х 555 | 80 | 535 х 390 | ФМ-4Х |
| Размеры HEPA фильтра | Мощность вентилятора (Вт) | Производительность 1-го ФВМ м3/ч |
|---|---|---|
| 1130 х 530 х 78 | 385 |
дежурный режим 400 ±10% рабочий режим 890 ±10% |
| Максимальный уровень шума (дБА) | Мощность УФ облучателя (Вт) | Время непрерывной работы |
|---|---|---|
| не более 60 | 8 | не ограничено |
Технические характеристики модуля 99
| Габаритные размеры (Д-Ш-В) | Масса (Кг) | Размеры фильтра класса G4 | Фильтрующий материал фильтра G4 |
|---|---|---|---|
| 1280 х 575 х 512 | 70 | 535 х 330 | ФМ-4Х |
| Размеры HEPA фильтра | Мощность вентилятора (Вт) | Производительность 1-го ФВМ м3/ч |
|---|---|---|
| 1130 х 530 х 78 | 225 |
минимальный режим 400 ±10% номинальный режим 600 ±10% максимальный режим 972 ±10% |
| Максимальный уровень шума (дБА) | Мощность УФ облучателя (Вт) | Время непрерывной работы |
|---|---|---|
| не более 60 | 8 | не ограничено |
Технические характеристики модуля 102
| Габаритные размеры (Д-Ш-В) | Масса (Кг) | Размеры фильтра класса G4 | Фильтрующий материал фильтра G4 |
|---|---|---|---|
| 1198 х 598 х 520 | 80 | 535 х 370 | ФМ-4Х |
| Размеры HEPA фильтра | Мощность вентилятора (Вт) | Производительность 1-го ФВМ м3/ч |
|---|---|---|
| 1130 х 530 х 78 | 385 |
дежурный режим 539 ±10% рабочий режим 970 ±10% |
| Максимальный уровень шума (дБА) | Мощность УФ облучателя (Вт) | Время непрерывной работы |
|---|---|---|
| не более 60 | 8 | не ограничено |
Технические характеристики модуля 103
| Габаритные размеры (Д-Ш-В) | Масса (Кг) | Размеры фильтра класса G4 | Фильтрующий материал фильтра G4 |
|---|---|---|---|
| 1568 х 598 х 520 | 83 |
535 х 370 2 шт. |
ФМ-4Х |
| Размеры HEPA фильтра | Мощность вентилятора (Вт) | Производительность 1-го ФВМ м3/ч |
|---|---|---|
| 1500 х 530 х 78 | 385 |
дежурный режим 715 ±10% рабочий режим 1287 ±10% |
| Максимальный уровень шума (дБА) | Мощность УФ облучателя (Вт) | Время непрерывной работы |
|---|---|---|
| не более 64 | 8 | не ограничено |
Технические характеристики модуля 104
| Габаритные размеры (Д-Ш-В) | Масса (Кг) | Размеры фильтра класса G4 | Фильтрующий материал фильтра G4 |
|---|---|---|---|
| 1868 х 598 х 520 | 90 |
535 х 370 2 шт. |
ФМ-4Х |
| Размеры HEPA фильтра | Мощность вентилятора (Вт) | Производительность 1-го ФВМ м3/ч |
|---|---|---|
| 1800 х 530 х 78 | 385 |
дежурный режим 857 ±10% рабочий режим 1545 ±10% |
| Максимальный уровень шума (дБА) | Мощность УФ облучателя (Вт) | Время непрерывной работы |
|---|---|---|
| не более 64 | 8 | не ограничено |
