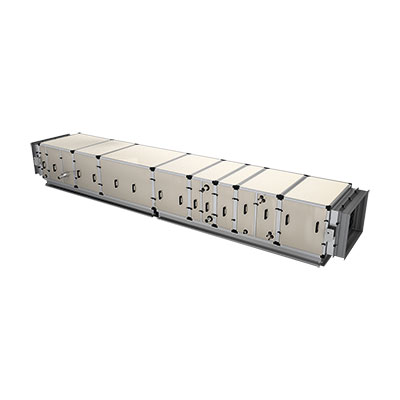

Корпус

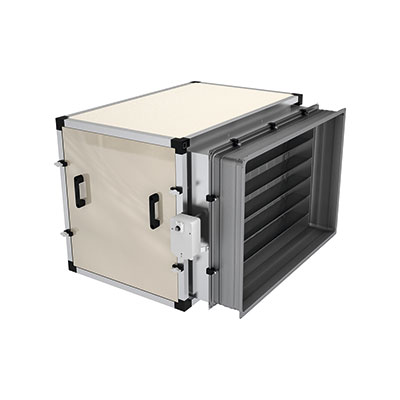

Клапан воздушный

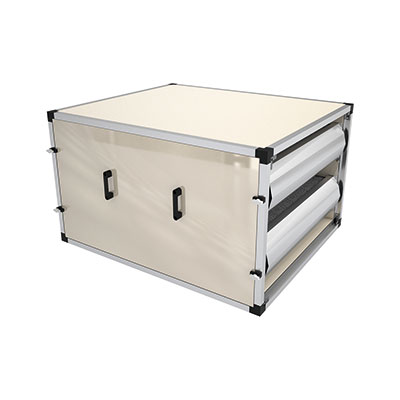

Блоки фильтра
Теплообменники

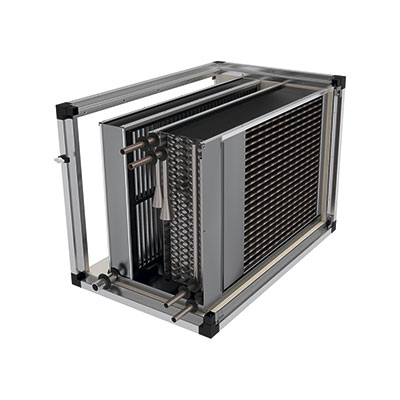

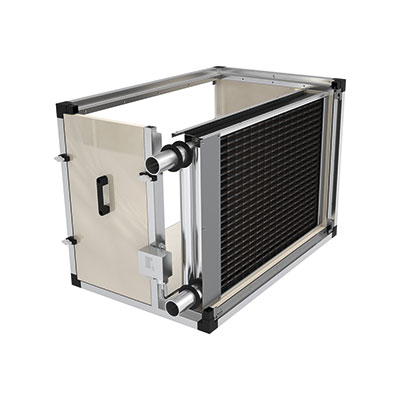

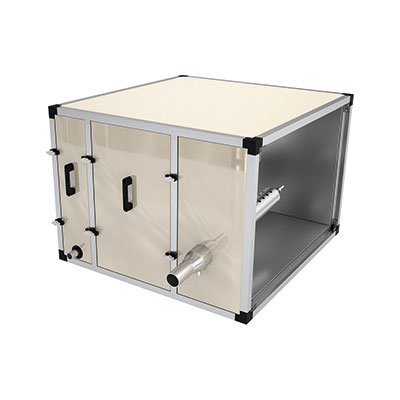

Блок водяного нагревателя

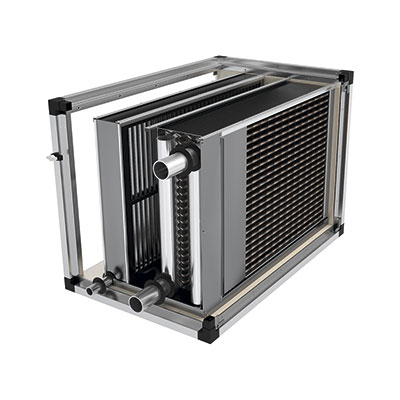

Блок водяного охладителя
Блок фреонового охладителя
Блоки теплоутилизации
Блок электрического нагревателя

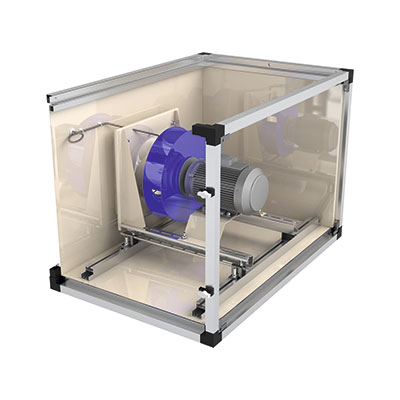

Блок вентилятора

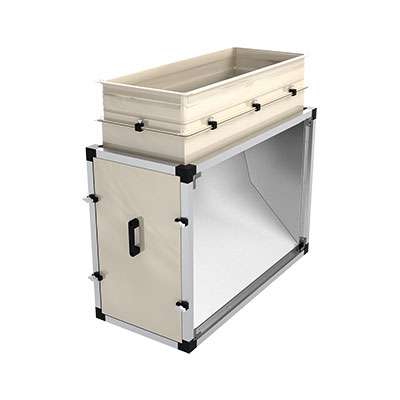

Блок шумоглушителя
Вспомогательные блоки
Блок сотового увлажнения
Блок парового увлажения

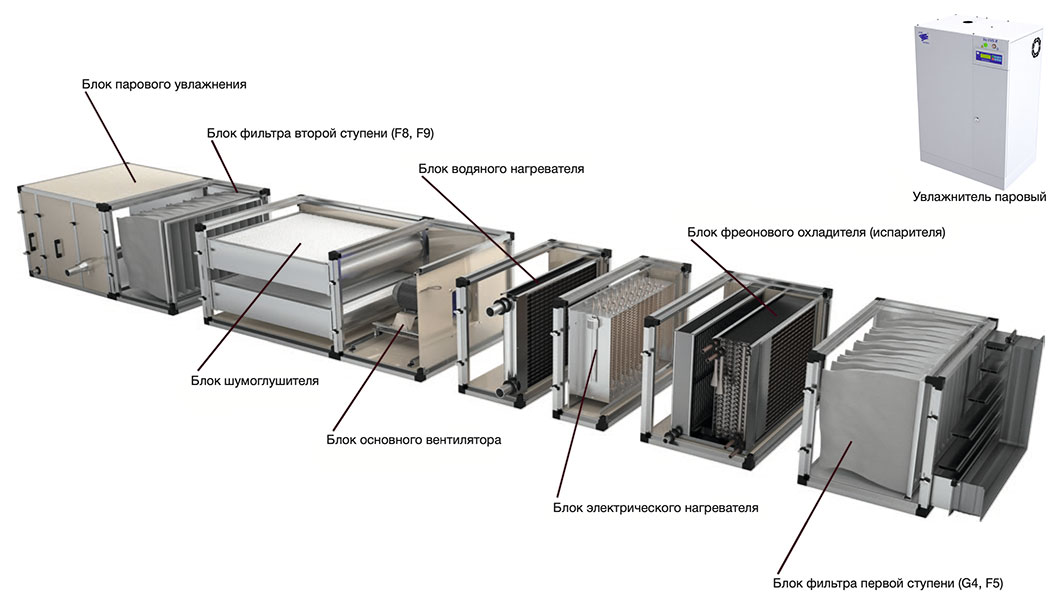

Кондиционер центральный является составной частью систем вентиляции и кондиционирования воздуха, приточных и вытяжных систем в зданиях и помещениях.
При разработке конструкции кондиционеров КЦ-АМС и КЦМ-АМС учтен собственный опыт объединения «АМС-МЗМО» в проектировании, монтаже, гарантийном и постгарантийном сопровождении центральных кондиционеров приточных систем, обслуживающих чистые помещения медицинских организаций, фармацевтических предприятий и других «чистых» производств.
КЦ-АМС и КЦМ-АМС сконструированы для обеспечения максимальной эффективности и гигиеничности, удобства эксплуатации и технического обслуживания. Установки имеют гладкие и ровные внутренние поверхности без выступающих острых элементов, позволяющие производить сухую и влажную очистку. Внутренние поверхности и элементы крепления теплообменников, фильтров, кулис шумоглушителей медицинских кондиционеров КЦМ-АМС изготовлены из нержавеющей стали и допускают проводить санитарную обработку с использованием дезинфицирующих средств.
Кондиционеры КЦ-АМС и КЦМ-АМС изготавливаются климатического исполнения УХЛ 4.2 и предназначены для эксплуатации в отапливаемых помещениях, относящихся к категории В1-В4 по пожароопасности, классу II Па (ПУЭ), категории Д (НПБ 105-03) по взрыво- и пожаробезопасности, при температуре воздуха от плюс 10 до плюс 35°С и относительной влажности от 20 до 80%.
Кондиционеры отвечают требованиям «О безопасности низковольтного оборудования», «О безопасности машин и оборудования», «Электромагнитная совместимость технических средств» и имеют соответствующие «Декларации соответствия Таможенного союза».
Фильтрацию
Нагрев
Охлаждение
Осушение
Увлажнение
Шумоглушение приточного воздуха
Рециркуляцию и рекуперацию тепла вытяжного воздуха
Приточной установки в составе блоков фильтра, нагревателя, вентилятора, шумоглушителя
Вытяжной установки в составе блоков фильтра, теплоутилизатора гликолевого, вентилятора
Установки рециркуляции в составе блоков фильтра, охладителя, вентилятора, шумоглушителя
Предназначен для создания и поддержания в помещениях промышленных и общественных зданий, сооружений, лечебно-профилактических организаций искусственного климата с заданными параметрами путём обработки и подачи воздуха.
Предназначен для подготовки приточного воздуха и подачи его с заданным расходом и напором в помещения, отнесенные к категории «чистые и особо чистые», с целью обеспечения в них нормативных параметров чистоты и микроклимата.
Типоразмеры и производительность КЦ-АМС и КЦМ-АМС.
АО «АМС» изготавливает девять типоразмеров КЦ-АМС и восемь типоразмеров КЦМ-АМС.
| Типоразмер КЦ-АМС, КЦМ-АМС | Габаритные размеры* В1 х Н1, мм | Внутренние размеры В х Н, мм | Номинальный расход воздуха Vном**, м3/ч | Диапазон применения**, м3/ч | Скорость воздуха во входном сечении фильтра, м/с |
|---|---|---|---|---|---|
| -01*** | 608 x 405 | 508 x 305 | 1000 | 500...1000 | 1,8 |
| -02 | 608 x 710 | 508 x 610 | 2100 | 800...2400 | 1,9 |
| -04 | 1015 x 710 | 915 x 610 | 4400 | 2100...4800 | 2,2 |
| -06 | 1015 x 1015 | 1015 x 915 | 6800 | 4400...7500 | 2,3 |
| -09 | 1320 x 1015 | 1220 x 915 | 9500 | 6800...10500 | 2,4 |
| -13 | 1320 x 1320 | 1220 x 1220 | 13000 | 9500...14500 | 2,4 |
| -17 | 1360 x 1625 | 1525 x 1260 | 17200 | 13000...19000 | 2,6 |
| -25 | 2235 x 1360 | 2135 x 1260 | 24500 | 17000...27000 | 2,6 |
| -37 | 2540 x 1665 | 2440 x 1565 | 36000 | 25000...40000 | 2,7 |
* В - ширина, Н - высота без учёта опорной рамы, длина L определяется количеством составляющих блоков. Высота рамы без опор – 120 мм, с опорами – 270 мм;
** номинальный расход воздуха Vном, м3/ч принят для скорости воздуха в живом сечении воздухо- охладителя ~3 м/с. Рекомендуемые максимальный расходы КЦ: с охладителем - 1,1Vном, без охладителя с фильтром и водяным нагревателем - 1,3 Vном, вытяжной установки без теплообменников и фильтров - 1,6 Vном;
*** кондиционер типоразмера КЦ-АМС-01 изготавливается только в общепромышленном исполнении.
КЦ-БЗ-(исходные данные заказчика)
КЦМ-БЗ-(исходные данные заказчика)
Конкретная комплектация КЦ-АМС функциональными элементами определяется требованиями к параметрам и технологией обработки приточного воздуха. Размещение этих элементов в блоках, объединение блоков в моноблоки, стороны обслуживания, стороны подключения теплообменников по согласованию с заказчиком определяются при заказе.
В качестве примера ниже на схемах приведены некоторые типовые варианты возможной компоновки кондиционеров КЦ-АМС.

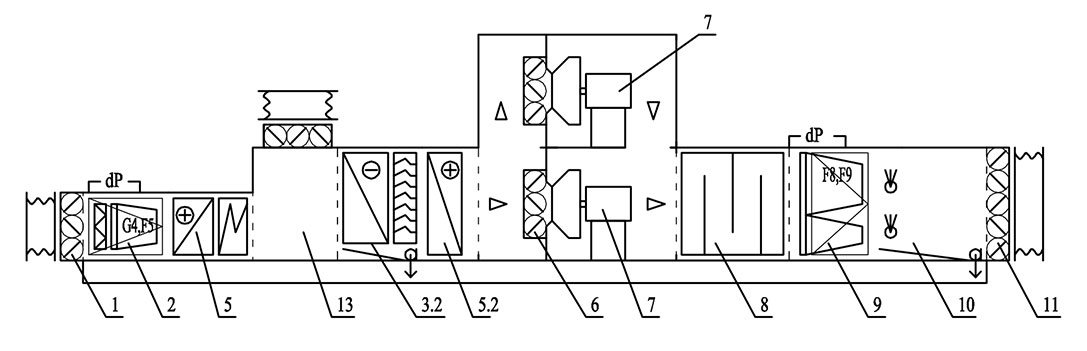

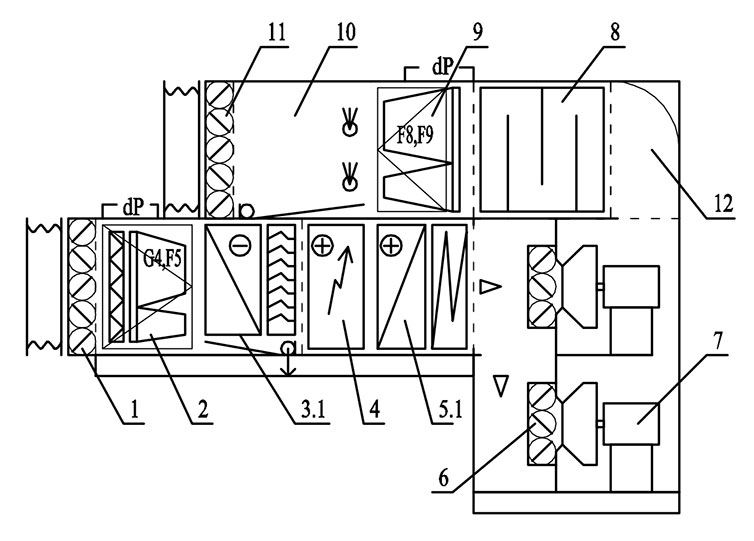

Рисунок 1 Типовая компоновка КЦ с резервом вентиляторов для применения в системах кондиционирования чистых помещений ЛПУ.
Рисунок 2 Компоновка КЦ в три этажа для размещения в условиях ограниченного пространства в венткамерах реконструируемых объектов.
Рисунок 3 Компоновка КЦ с рециркуляцией вытяжного воздуха для применения в системах вентиляции чистых производственных помещений.
1. входной клапан (электропривод с пружинным возвратом), с гибкой вставкой
2. блок фильтра первой ступени (G1/G4(F5))
3.1. блок охладителя-испарителя
3.2. блок водяного охладителя (размещается после нагревателя по потоку воздуха)
4. блок электронагревателя
5.1. блок нагревателя водяного с защитным термостатом
5.2. блок нагревателя водяного (второй подогрев)
6. входной клапан блока вентилятора
7. блок основного/резервного вентилятора «свободное колесо»
8. блок шумоглушителя
9. блок фильтра второй ступени (F9)
10. блок парового увлажнения (комплектация парораспределителями – опционально)
11. клапан выходной с ручным приводом
12. камера поворота
13. блок рециркуляции
Функциональные элементы (фильтры, теплообменники, вентиляторы и т.д.) могут быть выполнены в виде отдельных блоков или в виде моноблоков (несколько элементов объединены в один корпус), что снижает стоимость, габариты и вес установки, а также упрощает монтаж на объекте. Количество объединяемых в моноблок функциональных элементов ограничивается габаритами и массой моноблока для удобства транспортировки и монтажа.
В условиях ограничений размеров помещений венткамер для минимизации габаритных размеров кондиционеров предусмотрена возможность их компоновки в два и даже три этажа (в установках с резервированием вентиляторов).
