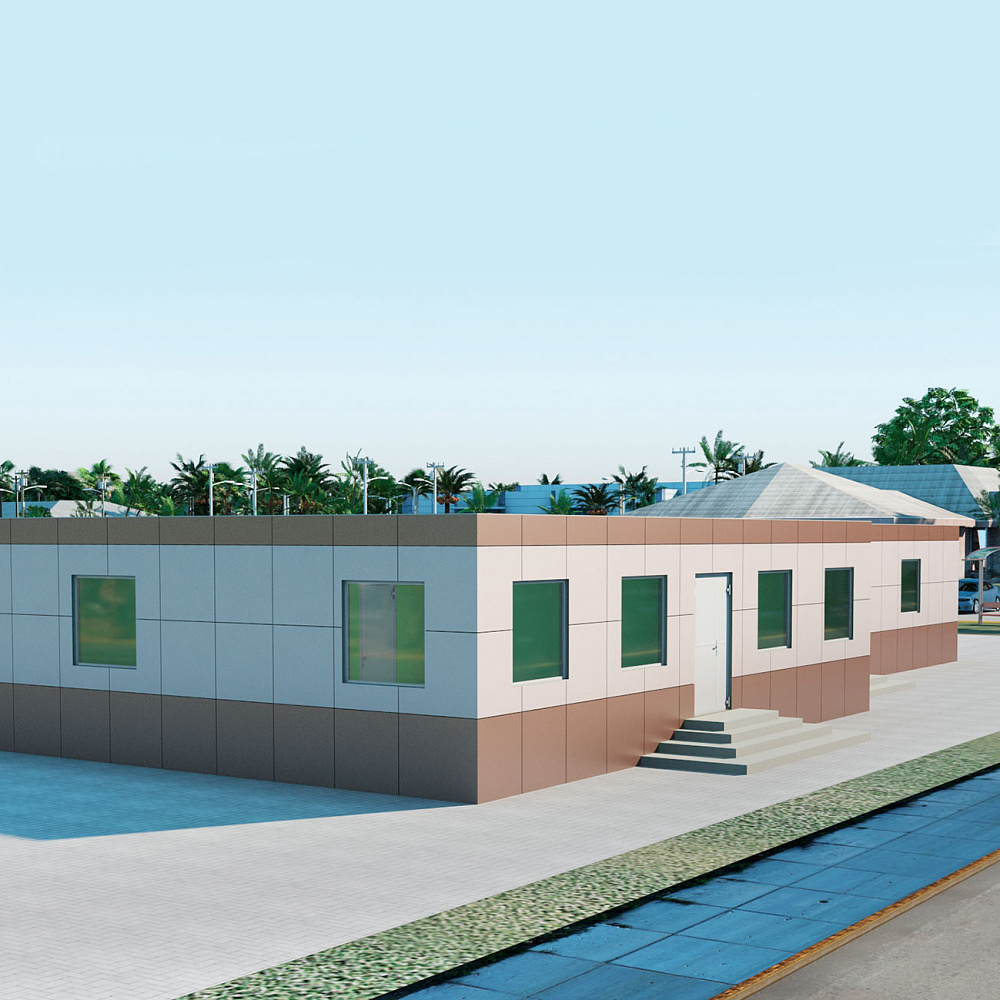

ТИПОВОЙ СБОРНЫЙ МОДУЛЬ

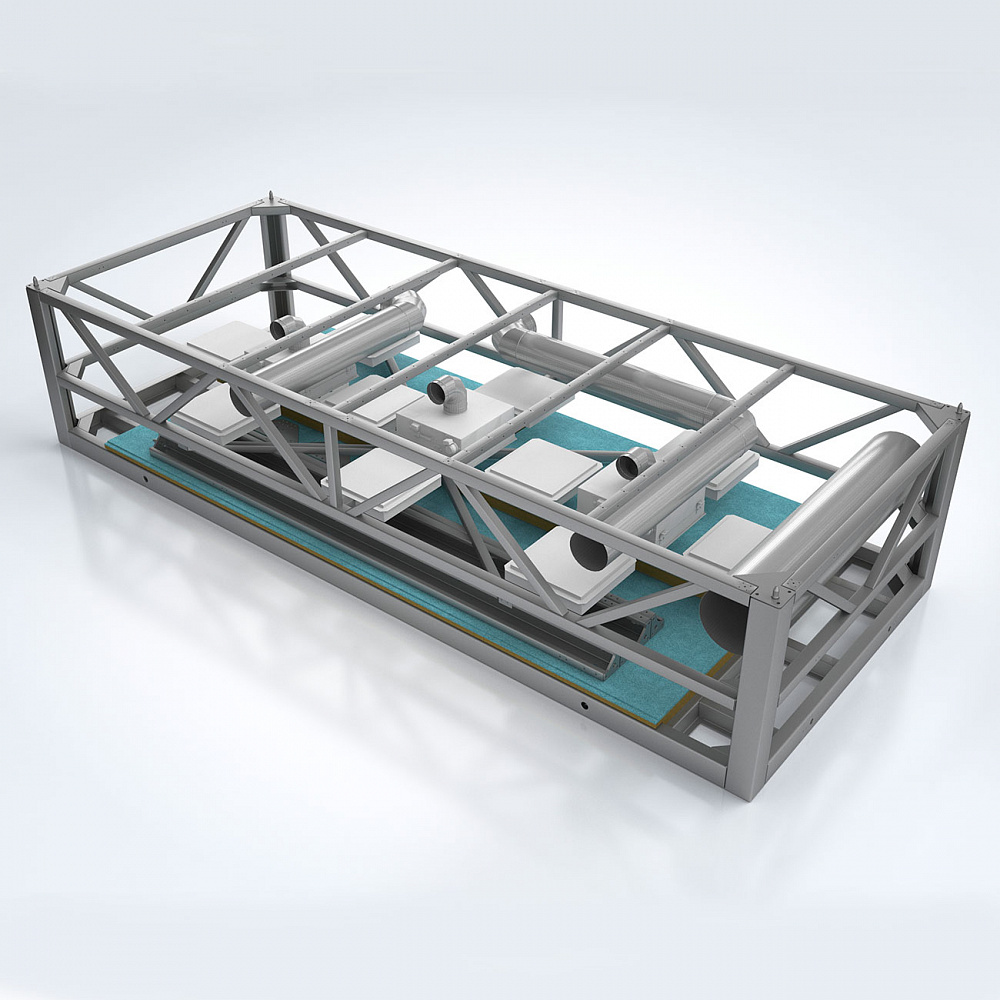

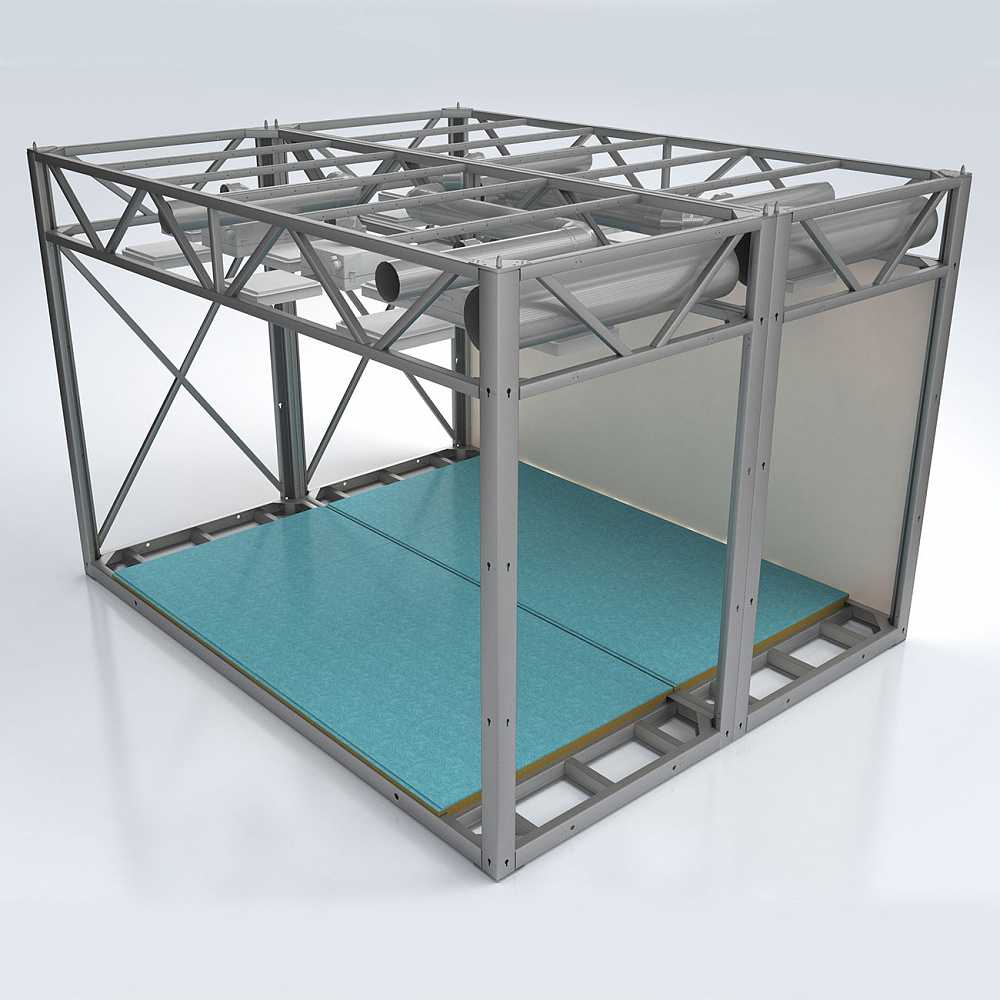

Типовой модуль состоит из металлического силового каркаса, панелей пола и потолка, внутренних и внешних стеновых панелей. Силовой каркас состоит из основания, вертикальных стоек и верхней рамы. Верхняя рама предназначена для размещения инженерных систем (воздуховодов, трубопроводов, силовых кабелей и т.д.).

На заводе-изготовителе инженерные системы полностью смонтированы в верхней раме. Стойки устанавливаются в основание (с установленными на заводе-изготовителе панелями для пола) по центрирующим штырям и соединяются высокопрочными болтами. Верхняя рама устанавливается на стойки. Затем устанавливаются внешние и внутренние стеновые панели. Готовый модуль по центрирующим штырям устанавливается в монтируемое здание и соединяется с соседними модулями высокопрочными болтами через соединительные детали. Тем самым обеспечивается единая пространственная конструкция, обеспечивающая необходимую прочность и жёсткость от всех нагрузок. Время сборки одного модуля (из транспортного положения) с использованием необходимого оборудования и инструментов двумя монтажниками – 2 .... 4 часа, в зависимости от количества стен. Время установки и крепления типового модуля тремя монтажниками в собираемое здание – не более двух часов, включая соединение инженерных систем с системами в других модулях.

Для усиления жёсткости собранного из модулей здания от ветровых и сейсмических нагрузок в местах отсутствия проходов и окон между модулями, устанавливаются раскосы.

Технические характеристики

Наружные размеры в собранном виде:

Ширина – 2400 мм;

Высота – 4000 мм;

Длина (варианты)- 2400 мм, 3000 мм, 6000 мм, 7220 мм.

Внутренние размеры:

Ширина – 2240 мм;

Высота помещений – 3000 мм;

Длина (варианты) – 2240 мм, 2840 мм, 5840 мм, 7060 мм.

Допустимая скорость ветра:

• до 100 км/ч при 4х этажном возведении;
• до 130 км/ч при 3х этажном возведении.

Эксплуатационная распределённая нагрузка на конструкцию пола до 350 кг/м2

Снеговая нагрузка на модуль верхнего этажа и типовые конструкции ферм крыши до 450 кг/м2;

Допустимое сейсмическое воздействие при 4х этажном возведении – до 8 баллов;

Допустимое сейсмическое воздействие при 3х этажном возведении – до 9 баллов.

На основе типового модуля разработан комплект специальных модулей, необходимых для формирования зданий и сооружений по требованию заказчика. Комплект включает в себя следующие варианты:

жилой модуль на одного, двух, трёх, четырёх человек;

коридорный модуль;

медицинский модуль;

туалетный;

душевой;

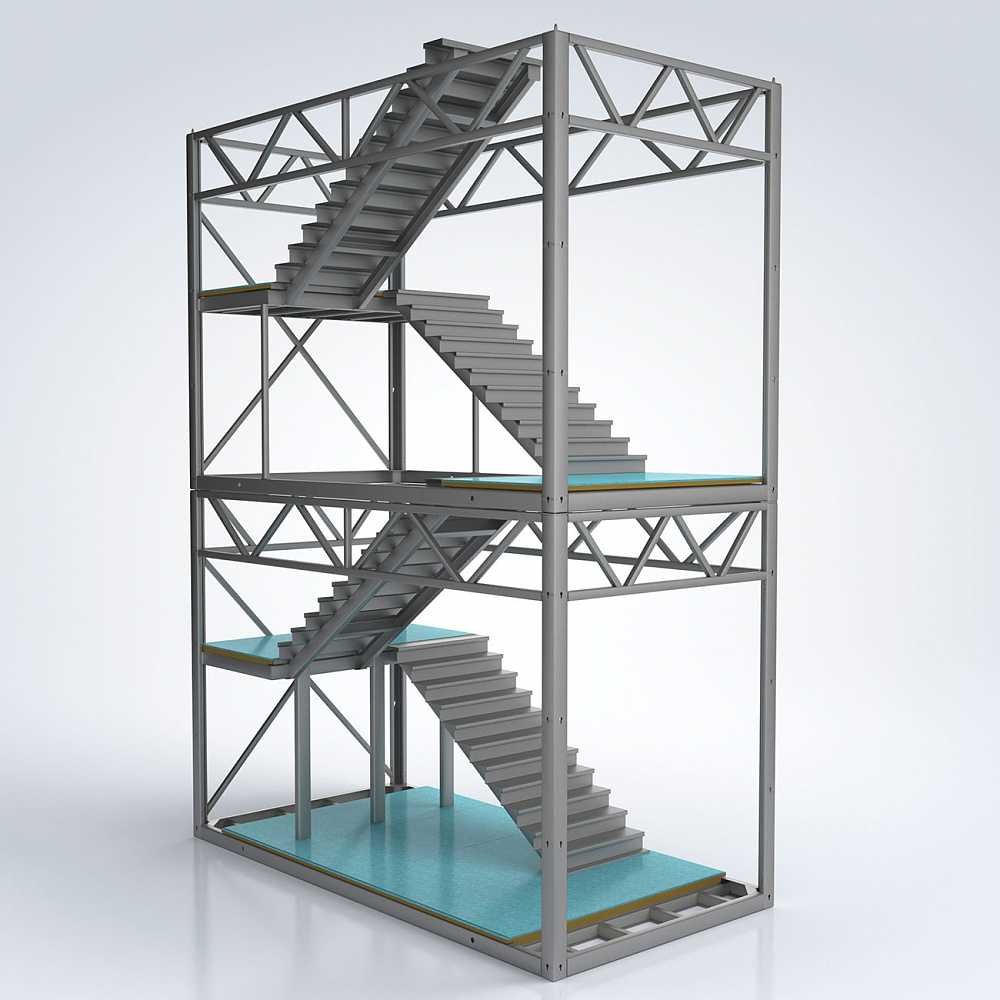

лестничный первого этажа, промежуточного этажа, верхнего этажа;

модуль для размещения кондиционеров и вентиляционно-фильтровального оборудования;

модуль для столовых и кухонь;

модуль для офисных помещений;

модуль для цокольного этажа.

Преимущества данной конструкции модуля по сравнению с аналогами:

Компактность при перевозке (4 модуля 2400х6000 мм на одном двенадцатиметровом трейлере).

Высокие потолки (3 м).

Наличие в каждом модуле собственного пространства (техэтаж H=750 мм) для размещения инженерных систем.

Высокая заводская готовность необходимых для строящегося здания инженерных систем.

Силовая конструкция модуля и здания находится в тёплой зоне, исключающей выпадение конденсата и коррозию силовых элементов.

Прочность и жёсткость каркаса сборного модуля и узлы соединения с другими модулями подтверждены расчётами на прочность и жёсткость методом конечных элементов от всех заявленных нагрузок.

Отсутствие промежуточных опор внутри модуля позволяет компоновать помещения с размерами до 7020х9500 мм (66,5 м2).

Сборка модулей и здания из сборных модулей производится без применения сварочных операций.

Ресурс собранного из модулей здания – не менее 25 лет (при регулярном контроле и обслуживании инженерных систем).

Возможность разборки сборного здания и перемещения на другую площадку при необходимости.
