Назначение
Чистая зона – это локальная пространственная конструкция, внутри которой сведены к минимуму поступление, генерация и накопление частиц и микроорганизмов в процессе эксплуатации.
Чистые зоны предназначены для защиты сырья, промежуточных и конечных продуктов от аэрогенных загрязнений (в том числе и от взвешенных в воздухе микроорганизмов и пирогенов), выделяющихся в ходе технологического процесса производства продукта и/или попадающих в рабочую зону из окружающей среды. Требуемые параметры по чистоте в рабочей зоне обеспечиваются вертикальным однонаправленным потоком очищенного воздуха. Класс чистоты воздуха в рабочем пространстве чистых зон соответствует классу 5 ИСО. В зависимости от технологического процесса возможно применение других классов чистоты (6, 7, 8, 9 ИСО).
Преимущества чистых зон
экономичность,
компактность,
мобильность.
Сферы применения чистых зон

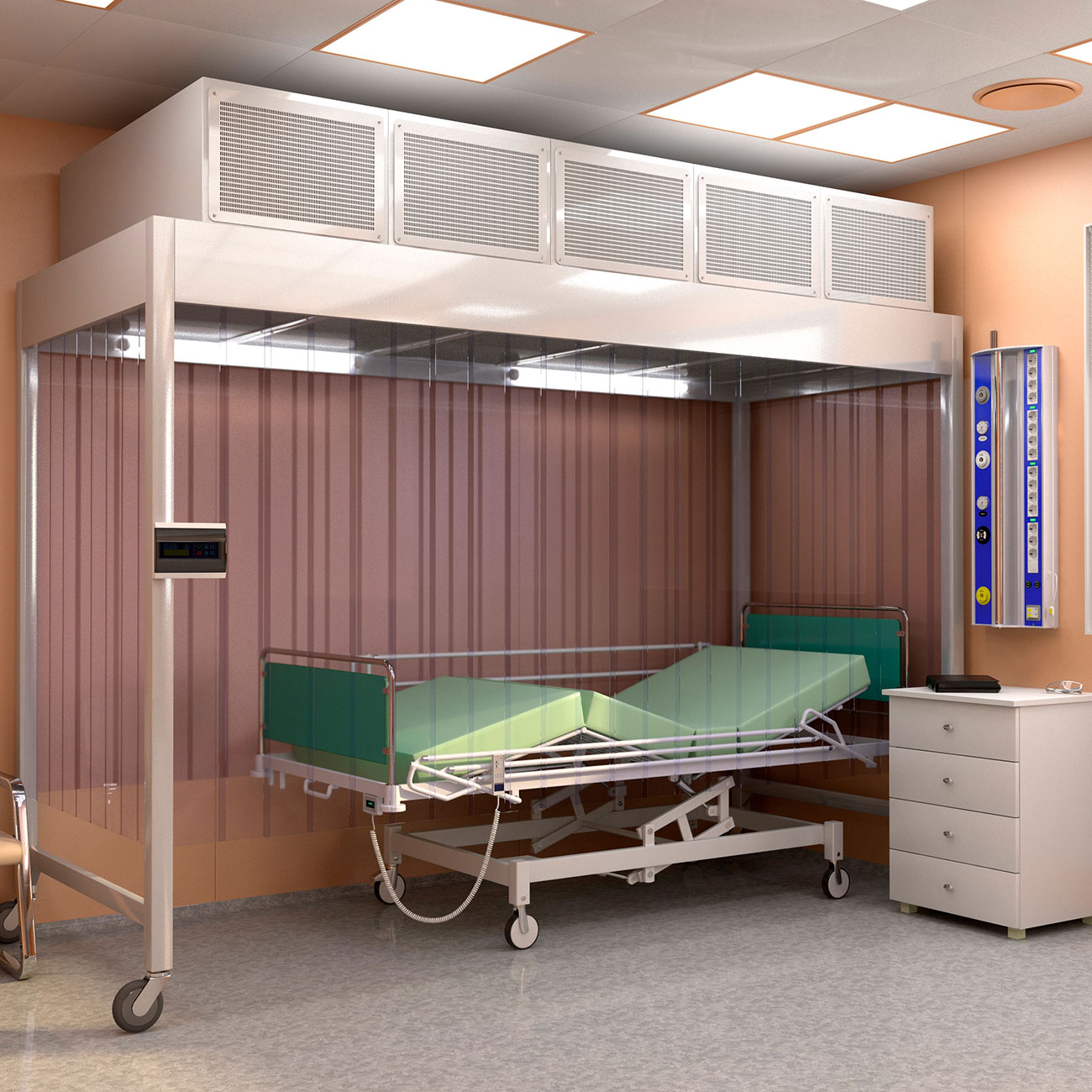

Медицина (больничные аптеки, станции переливания крови)
Промышленность фармацевтическая, приборостроение, электронная, машиностроение, оптика высокого класса, кос-мическая, авиационная, пищевая и микробиологическая.

Состав чистых зон
Каркас на опорах;
На каркасе, собранном из стоек и ферм, установлены:
ФВМ, подвешенные на шпильки;
ПВХ пленка/стеклянные панели или сэндвич панели, закреплённые на каркасе по четырем сторонам ЛЧЗ;
дверь распашная;
панели потолочные;
люки;
светильники для освещения рабочего места;
ПУ, расположенный на боковой стойке каркаса.
Технические характеристики чистых зон на базе модуля 98
Наименование | Класс чистоты ИСО | Размеры, мм (ширина-глубина-высота) | Количество ФВМ | Отличительные особенности | Возможность комплектации |
---|---|---|---|---|---|

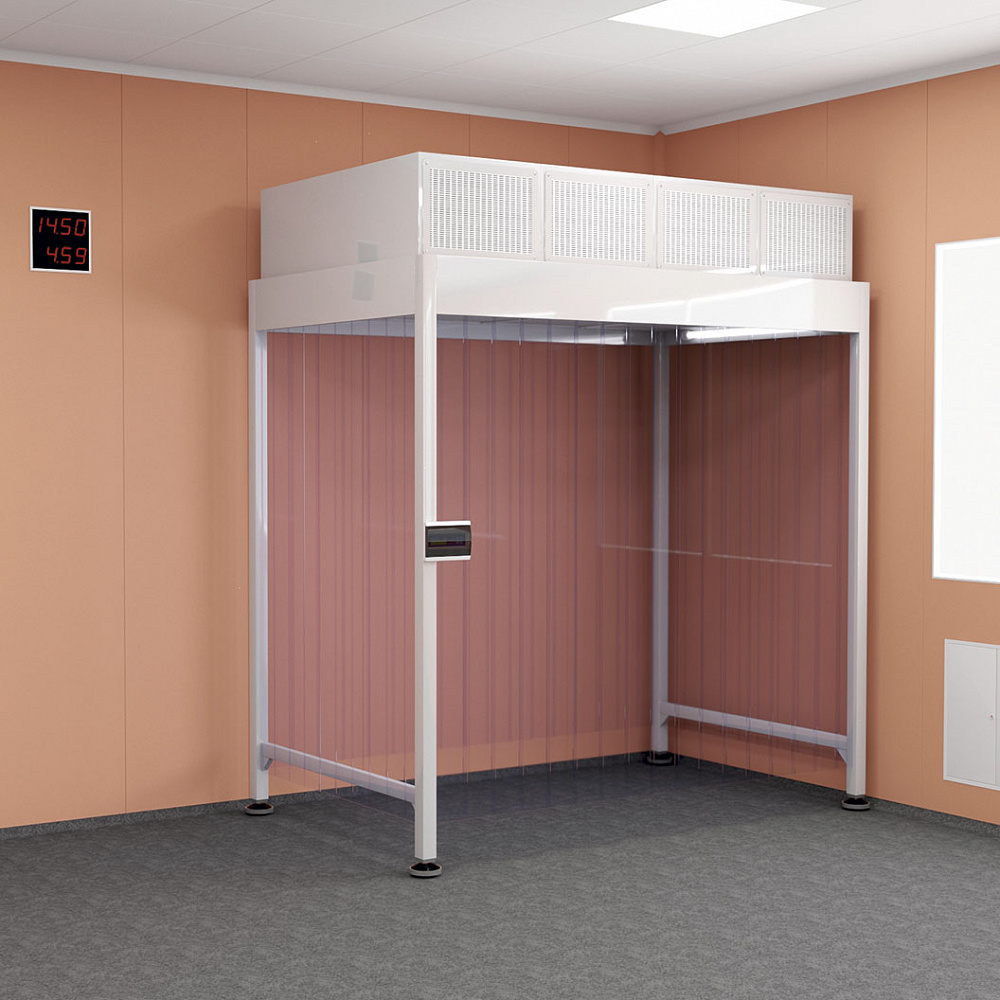

ЛЧЗ «АМС» - 8.1 | ИСО 5 | 2460 х 1500 х 2850 | 4 | ЛЧЗ на опорах. Пульт управления слева на стойке. Два светильника по 30 Вт. Ограждение из лент ПВХ. | - |
ЛЧЗ «АМС» - 9.1 | ИСО 5 | 2700 х 2000 х 2900 | 6 | ЛЧЗ на опорах. Пульт управления выносной на стене. Четы- ре светильника по 30 Вт. Ограждение из лент ПВХ. | - |
ЛЧЗ «АМС» - 10.1 | ИСО 5 | 3270 х 1400 х 2660 | 5 | ЛЧЗ на колесах. Пульт управления слева на стойке. Четыре светильника по 30 Вт. Ограждение из лент ПВХ. | - |
Технические характеристики чистых зон на базе модуля 99
Наименование | Класс чистоты ИСО | Размеры, мм (ширина-глубина-высота) | Количество ФВМ | Отличительные особенности | Возможность комплектации |
---|---|---|---|---|---|
ЛЧЗ «АМС» - 1.1 | ИСО 5 | 2018 х 1138 х 2480 | 1 | ЛЧЗ на опорах. Пульт управления слева на длинной ферме. Два светильника по 36 Вт. Ограждение из лент ПВХ. | Колесная опора |
ЛЧЗ «АМС» - 2.1 | ИСО 5 | 3018 х 1138 х 2445 | 2 | ЛЧЗ на опорах. Пульт управления слева на длинной ферме. Четыре светильника по 36 Вт. Ограждение из лент ПВХ. | - |

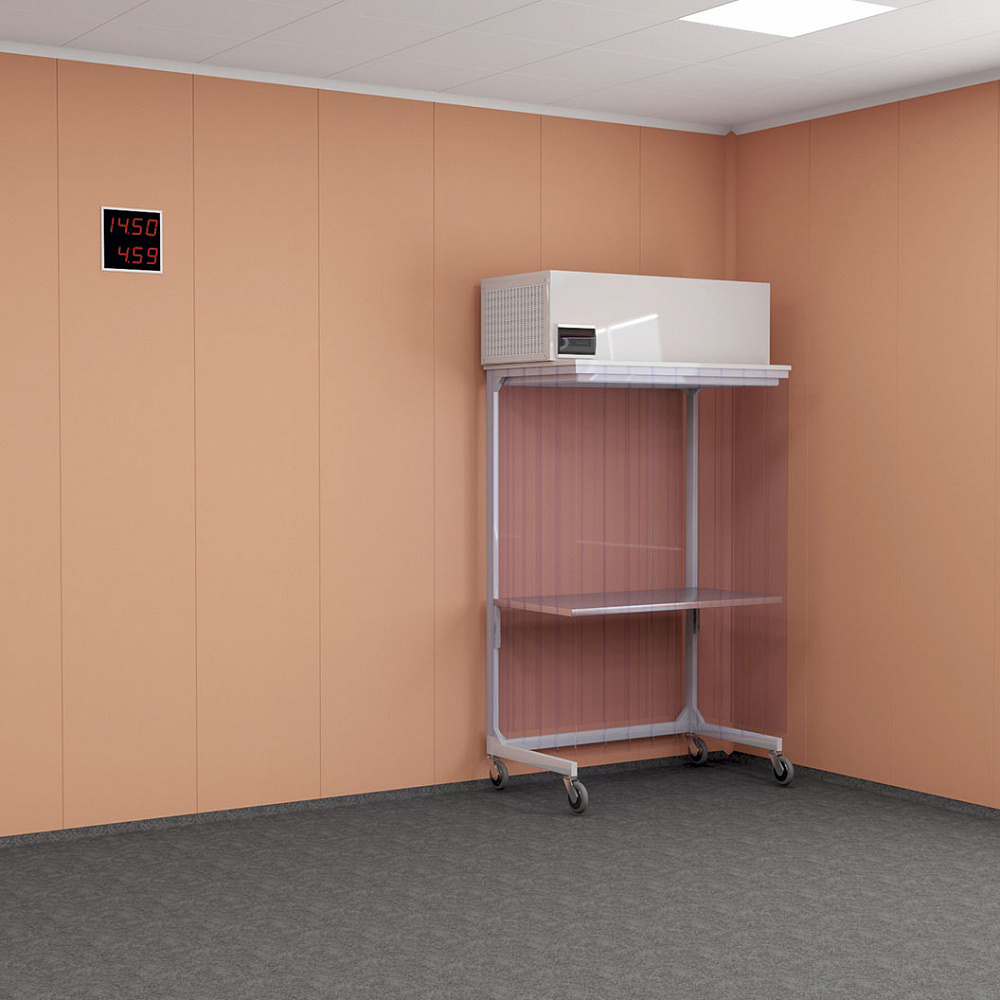

ЛЧЗ «АМС» - 3.1 | ИСО 5 | 1283 х 700 х 2310 | 1 | Подставка «Пеликан» на колесах. Пульт управления на модуле. Ограждение из лент ПВХ. |
Столик из нержавеющего листа Столик из нержавеющего перфарированного листа |
ЛЧЗ «АМС» - 5.1 | ИСО 5 | 1558 х 1420 х 2400 | 2 | ЛЧЗ на опорах. Пульт управления слева на длинной ферме. Два светильника по 30 Вт. Ограждение из лент ПВХ. | Колесная опора |
ЛЧЗ «АМС» - 6.1 | ИСО 5 | 2910 х 2140 х 2340 | 6 | ЛЧЗ на опорах. Два пульта управления на стойках. Четыре светильника по 30 Вт. Ограждение из лент ПВХ. | - |
ЛЧЗ «АМС» - 7.1 | ИСО 5 | 2100 х 1520 х 2400 | 3 | ЛЧЗ на опорах. Пульт управления слева на длинной ферме. Два светильника по 30 Вт. Ограждение из лент ПВХ. | - |
Технические характеристики чистых зон на базе модуля 102
Наименование | Класс чистоты ИСО | Размеры, мм (ширина-глубина-высота) | Количество ФВМ | Отличительные особенности | Возможность комплектации |
---|---|---|---|---|---|
ЛЧЗ «АМС» - 11.1 | ИСО 5 | 2150 х 1540 х 2400 | 3 | ЛЧЗ на опорах. Пульт управления слева на стойке. Четыре светильника по 36 Вт. Сетка ламинаризатора. Ограждение из лент ПВХ. | - |
ЛЧЗ «АМС» -15.1 | ИСО 7 | 3820 х 2150 х 3020 | 2 | ЛЧЗ на опорах. Пульт управления справа на стойке. Три светильника по 72 Вт. Два герметичных люка. Ограждение из лент ПВХ. |
- |
Технические характеристики чистых зон на базе модуля 103
Наименование | Класс чистоты ИСО | Размеры, мм (ширина-глубина-высота) | Количество ФВМ | Отличительные особенности | Возможность комплектации |
---|---|---|---|---|---|
ЛЧЗ «АМС» - 12.1 | ИСО 6 | 2810 х 1790 х 3256 | 3 | ЛЧЗ на опорах. Пульт управления слева на стойке. Четыре - светильника по 36 Вт. Ограждение из лент ПВХ. | - |

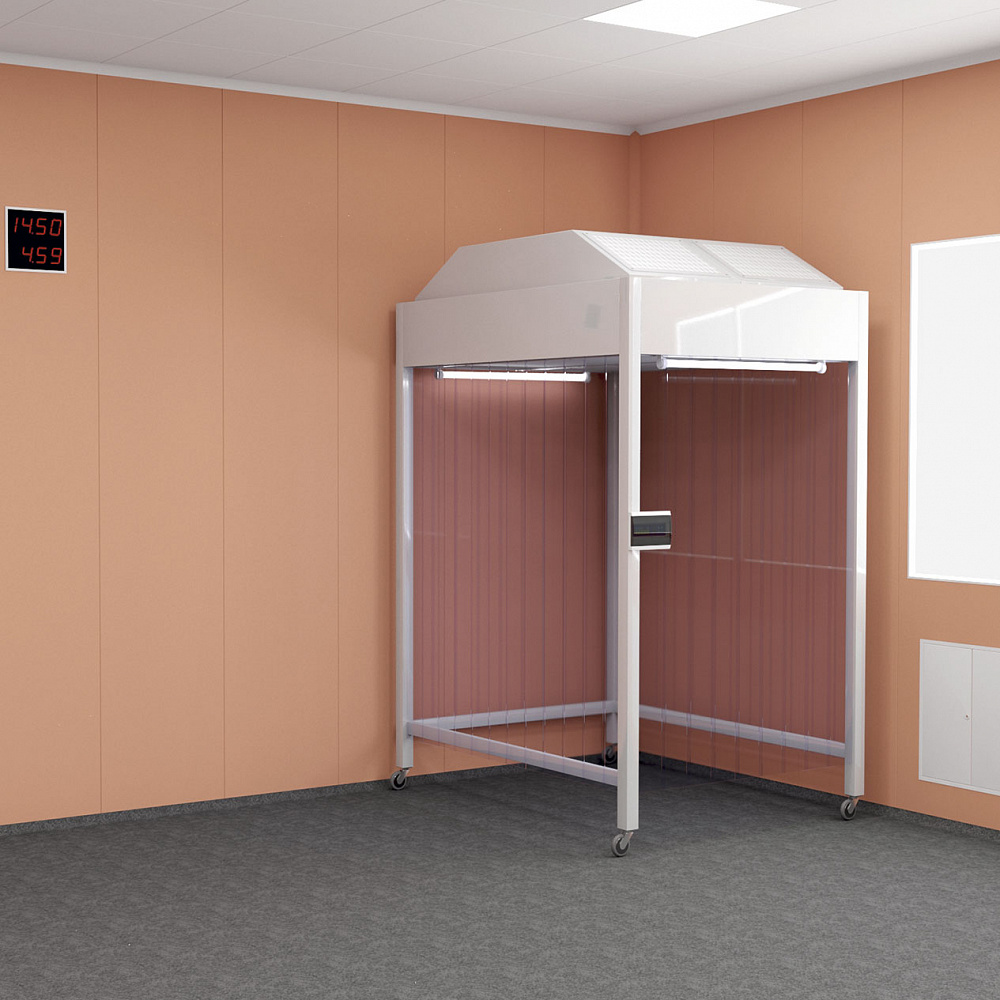

ЛЧЗ «АМС» -13.1 | ИСО 5 | 1700 х 1330 х 2600 | 2 | ЛЧЗ на колесах. Пульт управления слева на стойке. Два светильника по 36 Вт. Ограждение из лент ПВХ. | - |
Технические характеристики чистых зон на базе модуля 104
Наименование | Класс чистоты ИСО | Размеры, мм (ширина-глубина-высота) | Количество ФВМ | Отличительные особенности | Возможность комплектации |
---|---|---|---|---|---|
ЛЧЗ «АМС» - 14.1 | ИСО 5 | 1930 х 2000 х 2600 | 3 | ЛЧЗ на колесах. Пульт управления справа на стойке. Четыре светильника по 36 Вт. Ограждение из лент ПВХ. |
- |
Технические характеристики чистых зон на базе ФВМ-АМС
Наименование | Класс чистоты ИСО | Размеры, мм (ширина-глубина-высота) | Количество ФВМ | Отличительные особенности | Возможность комплектации |
---|---|---|---|---|---|

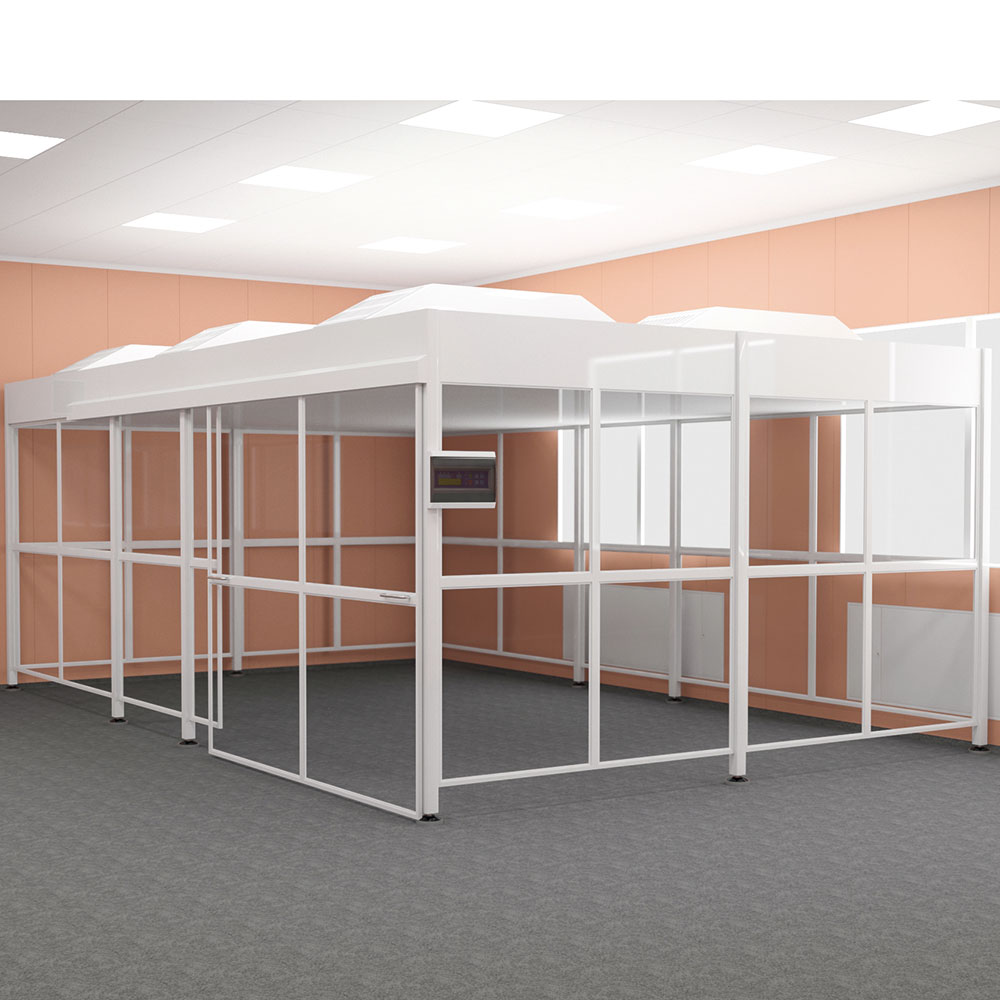

ЛЧЗ «АМС» - 580 | ИСО 7 | 7430 х 5470 х 3150 | 4 | Выносной пульт управления. Нет встроенных светильников. Ограждение из закаленного стекла и сэндвич панелей. |
- |
ЛЧЗ «АМС» - 549 | ИСО 7 | 4870 х 4870 х 2180 | 4 | Выносной пульт управления. Нет встроенных светильников. Ограждение из закаленного стекла и сэндвич панелей. |
- |
ЛЧЗ «АМС» - 680 | ИСО 7 | 5450 х 5420 х 3610 | 3 | Выносной пульт управления. Шесть светодиодных светильников. Ограждение из закаленного стекла и сэндвич панелей. ЛЧЗ со шлюзом. |
- |
Технические характеристики чистых зон со стеклом и глухих
Наименование | Класс чистоты ИСО | Размеры, мм (ширина-глубина-высота) | Количество ФВМ | На базе модуля, No | Отличительные особенности | Возможность комплектации |
---|---|---|---|---|---|---|
ЛЧЗ «АМС» - 1003 | ИСО 7 | 3820 х 6000 х 2520 | 6 | 104 | Два фильтра G4 с торцов каждого модуля. Выносной пульт управления. Шесть светодиодных светильников 14 Вт. Ограждение из оргстекла. |
- |
ЛЧЗ «АМС» - 1026 | ИСО 7 | 2100 х 2500 х 2500 | 2 | 102 | Фильтр G4 с торца каждого модуля. Выносной пульт управления. Три светодиодных светильника 40 Вт. Ограждение из закаленного стекла и сэндвич панелей. |
- |
