Система управления представляет собой распределенную структуру, состоящую из:
щитов управления и контроля приточно-вытяжными системами и системой кондиционирования;
силовых блоков с исполнительными элементами для приточно-вытяжных систем и систем кондиционирования;
локальных пультов и силовых пультов управления и контроля системами очистки и обеззараживания внутреннего воздуха, доводчиками и бактерицидными облучателями;
пульта дистанционного управления и контроля приточно-вытяжными системами и системами кондиционирования;
датчиков и исполнительных элементов;
комплекта кабелей.

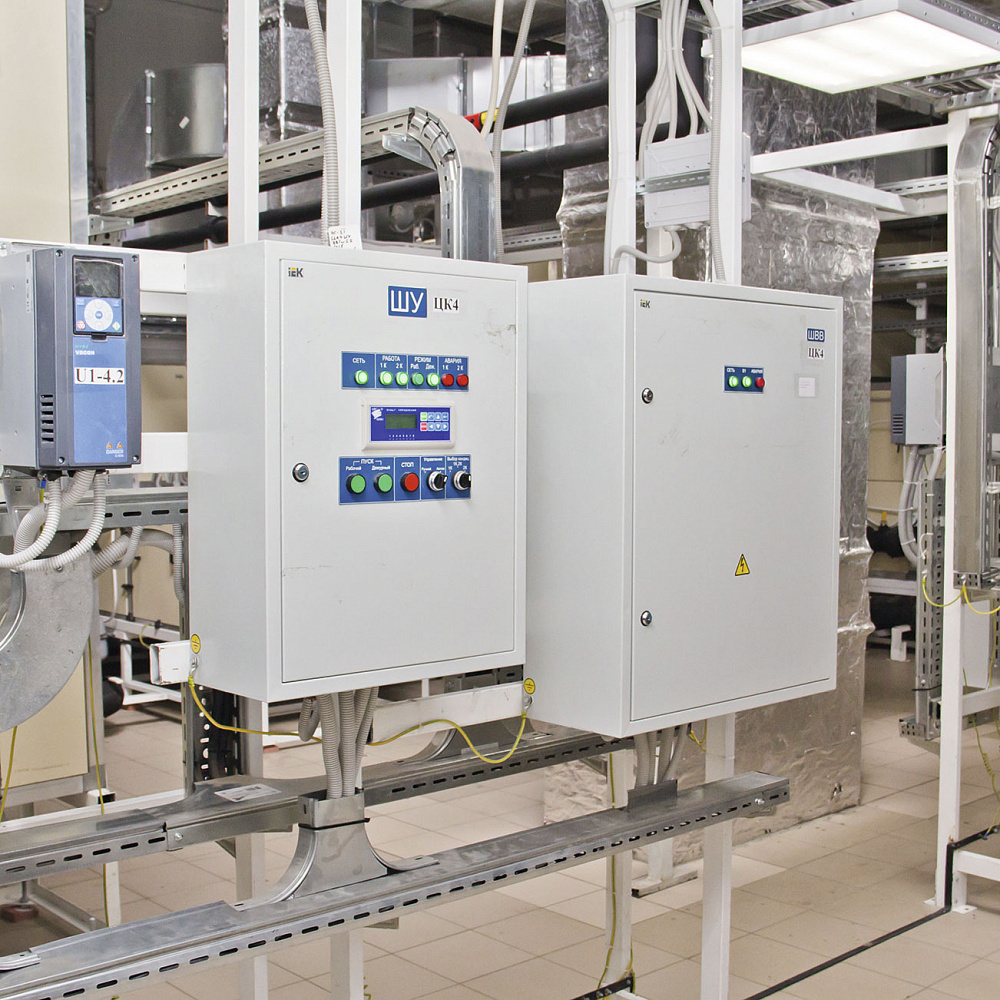

Щиты управления и силовые блоки приточно-вытяжных систем и систем кондиционирования располагаются в техническом помещении, доступ к которому предоставлен только для специалистов, обслуживающих инкубаторий.
Для визуального контроля перепадов давления между помещениями устанавливаются приборы типа «Магнехелик».
Для удобства работы в общедоступном для обслуживающего персонала месте располагается пульт дистанционного управления и контроля приточно-вытяжными системами и системами кондиционирования, который позволяет контролировать аварийные ситуации и осуществлять переключение основных режимов работы систем.
Локальные и силовые пульты управления и контроля позволяют управлять системами в одном или группе помещений комплекса, объединенных по функциональному назначению.
Силовые пульты располагаются за подвесным потолком в техническом отсеке или встраиваются в стеновые панели чистых помещений. Локальные пульты управления встраиваются в стеновую панель инкубатория в общедоступном для обслуживающего персонала месте.

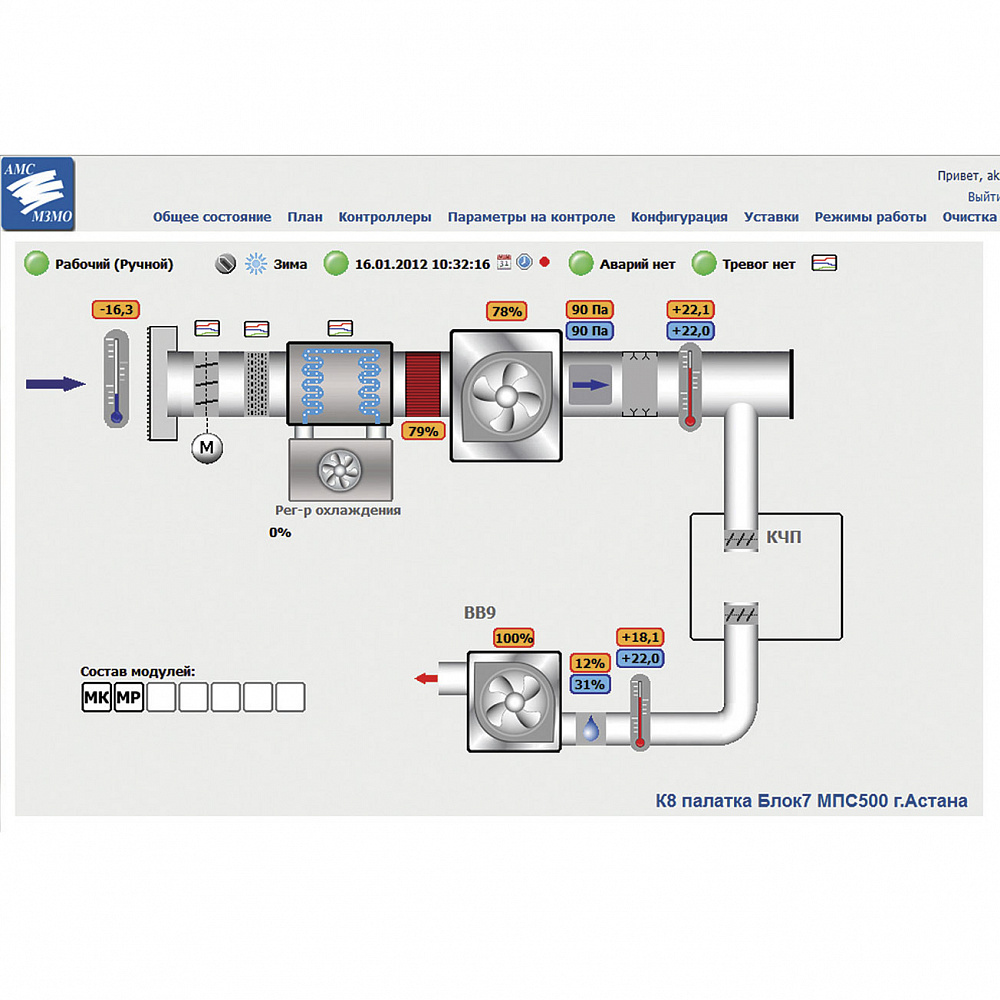

На индикаторном табло щитов управления и пультов управления отображаются в удобном для восприятия виде все значения заданных и текущие значения измеренных параметров, а также все сообщения о сбоях и неполадках в работе оборудования. Данная информация передается на диспетчерский пункт, где посредством аппаратных и программных средств может архивироваться в реальном масштабе времени. Система диспетчеризации обеспечивает возможность централизованного контроля и управления инженерными системами инкубатория.
При необходимости могут быть установлены системы, которые позволяют протоколировать климатические и технологические параметры помещений. При наличии системы диспетчеризации приоритет по управлению инженерными системами находится у оператора диспетчерского пункта, который он может полностью передать на щиты и пульты управления.
Система диспетчеризации
Для централизованного контроля и управления инженерными системами инкубатория предусмотрена система диспетчеризации, представляющая собой набор аппаратных и программных средств.
Система диспетчеризации обеспечивает:
реальную и полную картину состояния всех инженерных систем в любой момент времени;
быструю и адекватную реакцию на нештатные и аварийные ситуации;
возможность выдачи аварийных сообщений на экран монитора, принтер, удаленный компьютер, пейджер, мобильный телефон для регулировки параметров разработчиком системы со своего рабочего места с разрешения эксплуатирующего персонала;

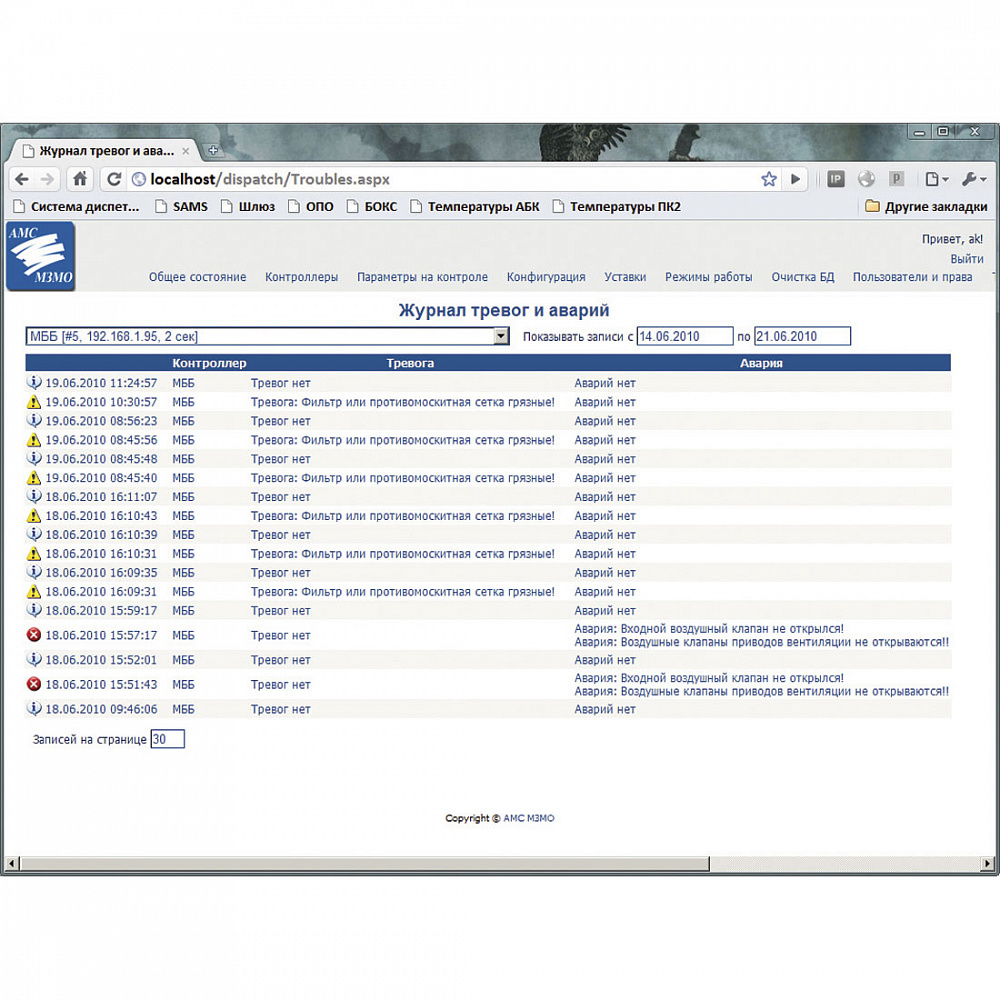

регистрацию всех системных событий;
точность регулирования и быструю реакцию на изменение условий внешней среды;
подсчет времени наработки оборудования и выдачу предупреждения о необходимости проведения профилактических и регламентных работ;
возможность сбора статистической информации и прогнозирования.

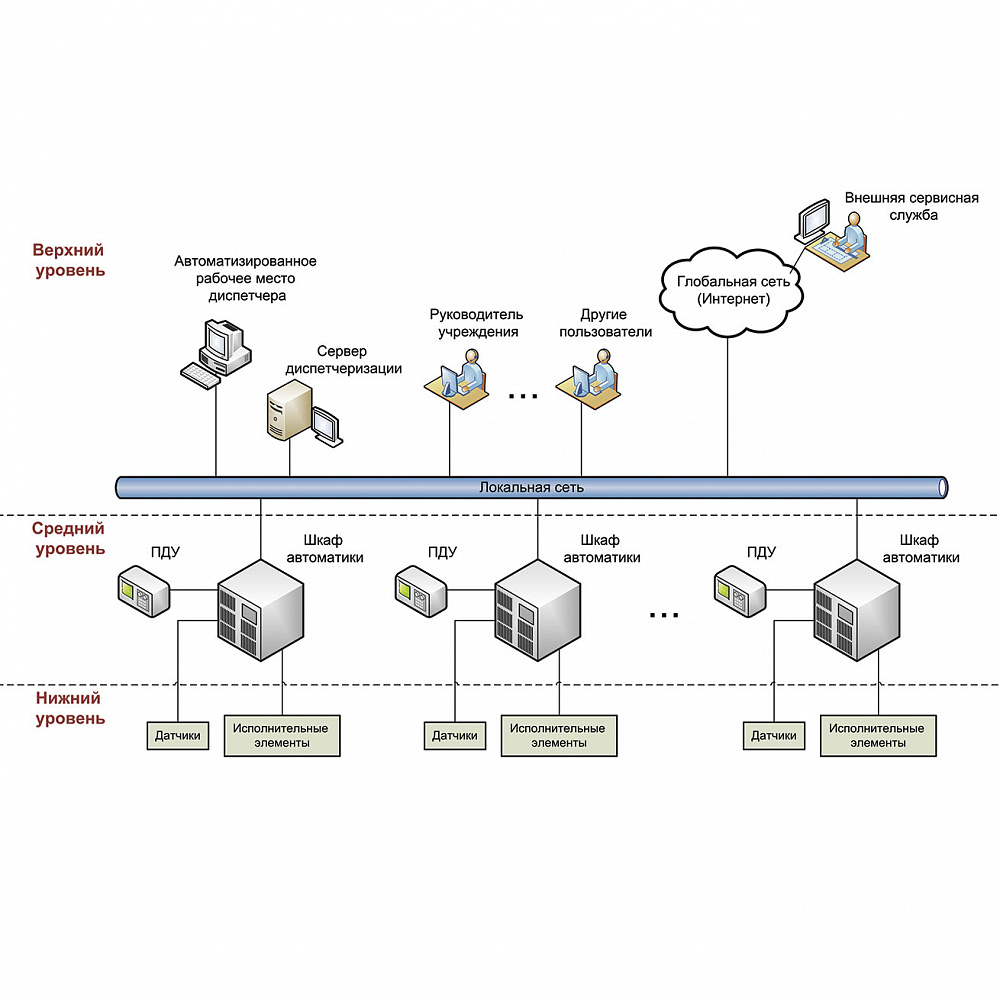

Система диспетчеризации инкубатория трехуровневая:
- верхний уровень – пульт управления диспетчера,
- средний уровень – местные пульты (МП),
- нижний уровень – датчики и исполнительное оборудование.
