Установки УНВ-АМС-280-М2 и УНВ-АМС-280-М3 имеют низкий уровень шума 37-63 дБ, в зависимомти от производительности.

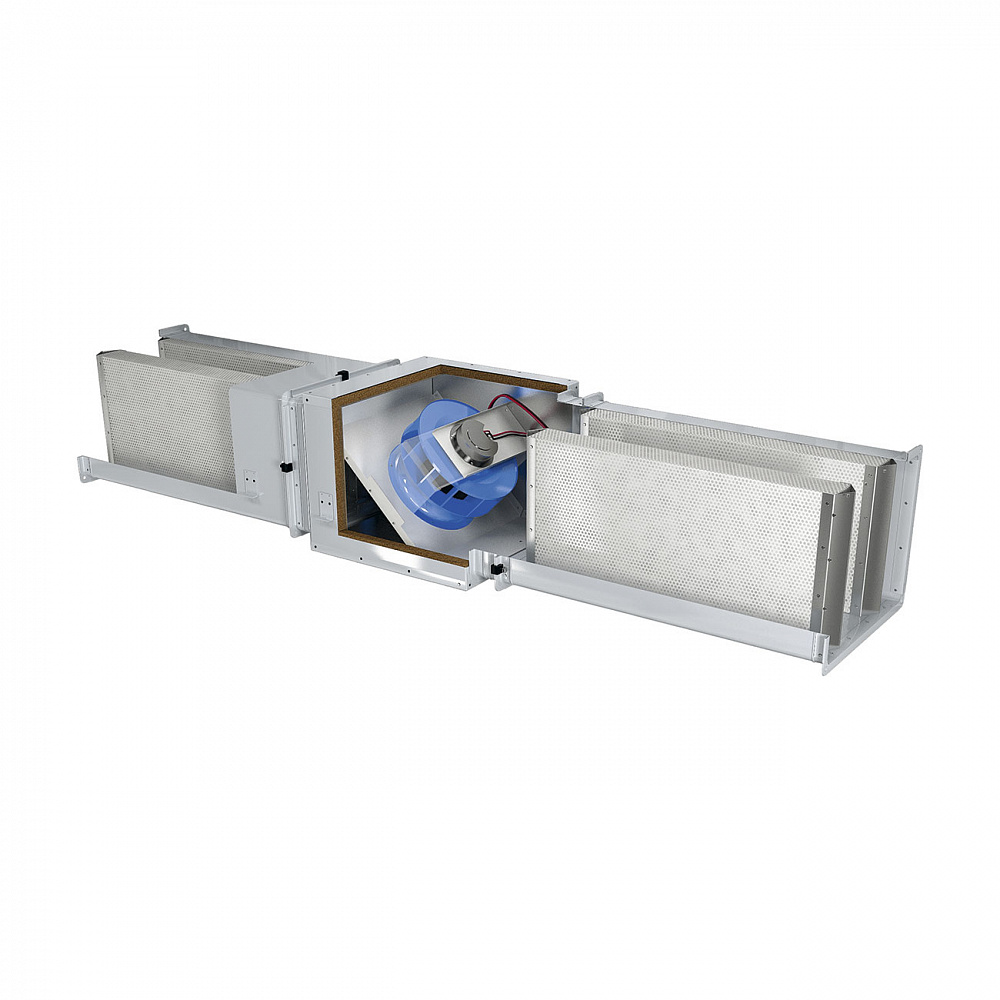

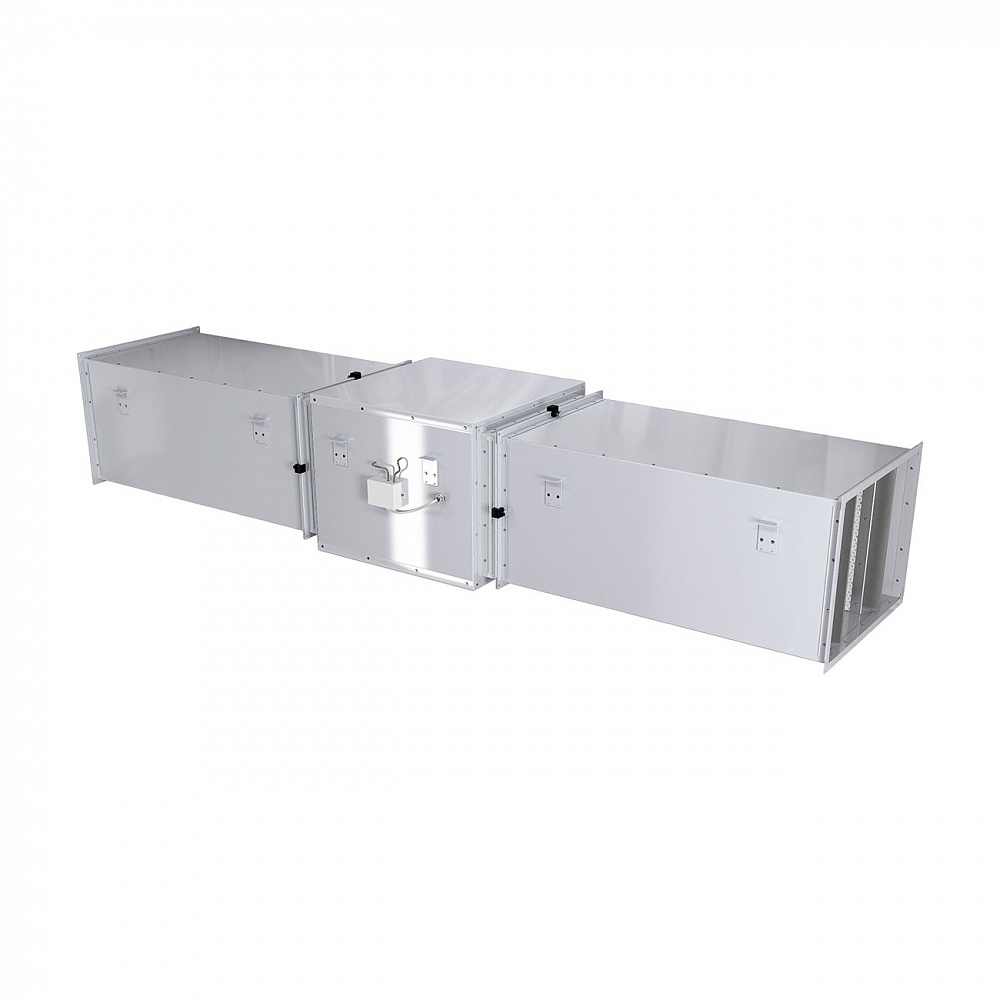

Установка представляет собой жесткую каркасную блочную конструкцию прямоугольной формы. Корпуса блоков установки выполнены из оцинкованного листа, с фланцами.
Установка состоит из:

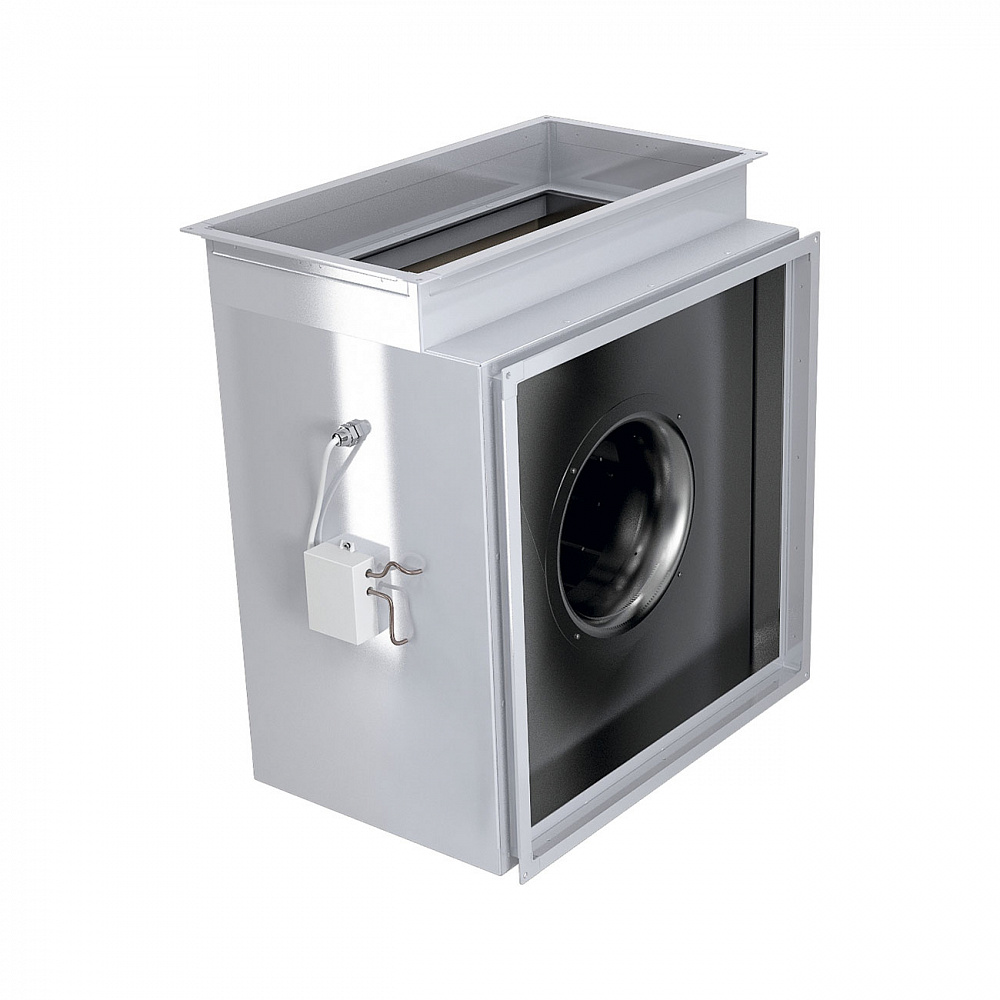

блока вентилятора;
глушителей;
нагревателей;
переходников с одним или двумя патрубками разных размеров.
Собирая блоки в различных количествах и последовательности, можно получить установку требуемой конфигурации.
В КОМПЛЕКТ ВХОДИТ
Анкерные болты
Гайки
Шайбы
ДОПОЛНИТЕЛЬНЫЕ И СВЯЗАННЫЕ ПРОДУКТЫ
Заслонки герметичные
Заслонка с механическим приводом
Клапана герметичные
Патрубки
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
УНВ-АМС-280-М2 - номер установки
2Г - два глушителя
наличие нагревателя канального
НК6 - нагреватель канальный 6 кВт
НК12 - нагреватель канальный 12 кВт
переходник прямой
ПП2-250 - 2 переходника на диаметр 250 мм
ПП2-315 - 2 переходника на диаметр 315 мм
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
УНВ-АМС-630-01 - номер установки
| Обозначение модификации | Тип вентилятора | Потребляемая мощность, Вт | Габаритные размеры, L x B x H, мм | Производительность, м3/час | Дополнительные параметры |
|---|---|---|---|---|---|
| УНВ-АМС-280-М2 | R3G 280 | 455 | 2000 х 680 х 380 | 300-1500 | глушитель на входе и выходе нагреватель на входе и выходе переходник на входе и выходе |
| УНВ-АМС-280-М3 | R3G 280 | 470 | 2600 х 682 х 520 | 300-1500 | глушитель на входе и выходе переходник на входе и выходе |
| УНВ-АМС-250-03 | R3G 250 | 170 | 575 х 540 х 305 | 300-1000 | Прямая с преобразователем |
| УНВ-АМС-250-04 | R3G 250 | 170 | 580 х 382 х 582 | 300-1000 | Угловая с преобразователем |
| УНВ-АМС-250-05 | R3G 250 | 170 | 580 х 382 х 582 | 300-1000 | Угловая зеркальная с преобразователем |
| УНВ-АМС-280 | R3G 280 | 470 | 2000 х 680 х 380 | 300-1800 | Прямая без преобразователя |
| УНВ-АМС-280-01 | R3G 280 | 470 | 540 х 540 х 305 | 300-1800 | Угловая без преобразователя |
| УНВ-АМС-280-02 | R3G 280 | 470 | 580 х 382 х 582 | 300-1800 | Угловая зеркальная без преобразователя |
| УНВ-АМС-280-03 | R3G 280 | 470 | 580 х 382 х 582 | 300-1800 | Прямая с преобразователем |
| УНВ-АМС-280-04 | R3G 280 | 470 | 575 х 540 х 305 | 300-1800 | Угловая с преобразователем |
| УНВ-АМС-280-05 | R3G 280 | 470 | 580 х 382 х 582 | 300-1800 | Угловая зеркальная с преобразователем |
| УНВ-АМС-310 | R3G 310 | 470 | 580 х 382 х 582 | 300-1800 | Прямая без преобразователя |
| УНВ-АМС-310-01 | R3G 310 | 470 | 575 х 540 х 305 | 300-1800 | Угловая без преобразователя |
| УНВ-АМС-310-02 | R3G 310 | 470 | 580 х 382 х 582 | 300-1800 | Угловая зеркальная без преобразователя |
| УНВ-АМС-310-03 | R3G 310 | 470 | 580 х 382 х 582 | 300-1800 | Прямая с преобразователем |
| УНВ-АМС-310-04 | R3G 310 | 470 | 575 х 540 х 305 | 300-1800 | Угловая с преобразователем |
| УНВ-АМС-310-05 | R3G 310 | 470 | 580 х 382 х 582 | 300-1800 | Угловая зеркальная с преобразователем |
| УНВ-АМС-400 | R3G 400 | 760 | 675 х 640 х 405 | 600-3000 | Прямая без преобразователя |
| УНВ-АМС-400-01 | R3G 400 | 760 | 675 х 422 х 682 | 600-3000 | Угловая без преобразователя |
| УНВ-АМС-400-02 | R3G 400 | 760 | 675 х 422 х 682 | 600-3000 | Угловая зеркальная без преобразователя |
| УНВ-АМС-400-03 | R3G 400 | 760 | 675 х 640 х 405 | 600-3000 | Прямая с преобразователем |
| УНВ-АМС-400-04 | R3G 400 | 760 | 675 х 422 х 682 | 600-3000 | Угловая с преобразователем |
| УНВ-АМС-400-05 | R3G 400 | 760 | 675 х 422 х 682 | 600-3000 | Угловая зеркальная с преобразователем |
| УНВ-АМС-500 | R3G 450 | 2900 | 885 х 860 х 505 | 2000-8000 | Прямая без преобразователя |
| УНВ-АМС-500-01 | R3G 450 | 2900 | 885 х 602 х 892 | 2000-8000 | Угловая без преобразователя |
| УНВ-АМС-500-02 | R3G 450 | 2900 | 885 х 602 х 892 | 2000-8000 | Угловая зеркальная без преобразователя |
| УНВ-АМС-500-03 | R3G 450 | 2900 | 885 х 860 х 505 | 2000-8000 | Прямая с преобразователем |
| УНВ-АМС-500-04 | R3G 450 | 2900 | 885 х 602 х 892 | 2000-8000 | Угловая с преобразователем |
| УНВ-АМС-500-05 | R3G 450 | 2900 | 885 х 602 х 892 | 2000-8000 | Угловая зеркальная с преобразователем |
| УНВ-АМС-630 | R3G 630 | 6140 | 1340 х 1260 х 750 | 3000-18000 | Прямая без преобразователя |
| УНВ-АМС-630-01 | R3G 630 | 6140 | 1290 х 920 х 1334 | 3000-18000 | Угловая с преобразователем |
| УНВ-АМС-630-02 | R3G 630 | 6140 | 1290 х 920 х 1334 | 3000-18000 | Угловая с преобразователем |
| УНВ-АМС-630-03 | R3G 630 | 6140 | 1340 х 1260 х 750 | 3000-18000 | Прямая без преобразователя |
| УНВ-АМС-630-04 | R3G 630 | 6140 | 1290 х 920 х 1334 | 3000-18000 | Угловая с преобразователем |
| УНВ-АМС-630-05 | R3G 630 | 6140 | 1290 х 920 х 1334 | 3000-18000 | Угловая с преобразователем |
| УНВ-АМС-900 | R3G 900 | 5950 | 1740 х 1660 х 960 | 8000-25000 | Прямая без преобразователя |
| УНВ-АМС-900-01 | R3G 900 | 5950 | 1690 х 1140 х 1734 | 8000-25000 | Угловая с преобразователем |
| УНВ-АМС-900-02 | R3G 900 | 5950 | 1690 х 1140 х 1734 | 8000-25000 | Угловая с преобразователем |
| УНВ-АМС-900-03 | R3G 900 | 5950 | 1740 х 1660 х 960 | 8000-25000 | Прямая без преобразователя |
| УНВ-АМС-900-04 | R3G 900 | 5950 | 1690 х 1140 х 1734 | 8000-25000 | Угловая с преобразователем |
| УНВ-АМС-900-05 | R3G 900 | 5950 | 1690 х 1140 х 1734 | 8000-25000 | Угловая с преобразователем |
