Окно частично встраивается в стену помещения и образует герметичную замкнутую полость-шлюз, используемую для передачи грузов из «незаражённого» помещения в «заражённое». Позволяет производить обеззараживание передаваемых через окно предметов и материалов УФ-излучением, а также удалить механические частицы с поверхности предметов и материалов с помощью обдува потоком чистого воздуха.
Выполняется в различных исполнениях, которые по требованию проектной документации отличаются по размерам, направлению открытия дверей, наличию остекления, наличию УФ-лампы, платы таймера, количеству фильтровальных установок, типу подставки.
Все составные части передаточного окна, стыки и швы герметизированы. Материал и покрытие, применяемые в конструкции окна, позволяют проводить его дезинфекцию в соответствии с требованиями руководящих документов МЗ РФ.

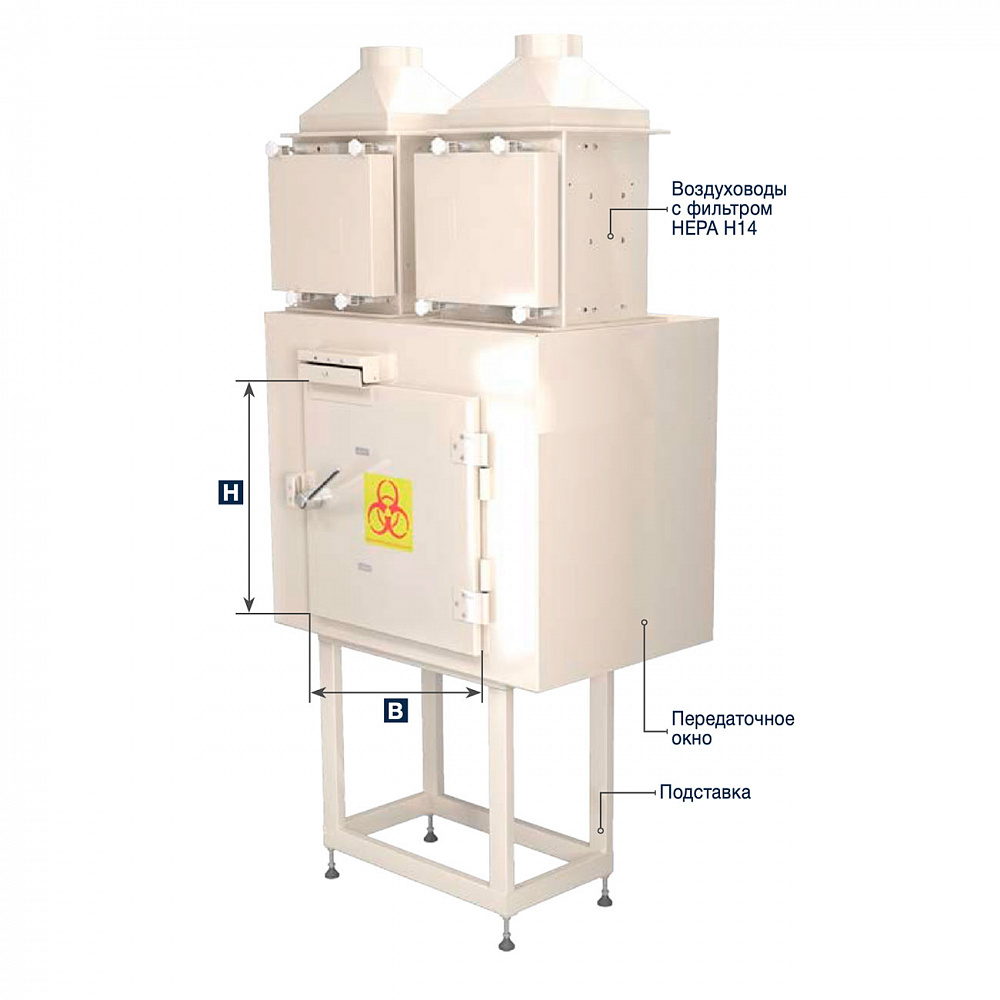

Конструктивно окно передаточное состоит из:
корпуса из нержавеющей стали, на котором с двух сторон имеются двери с остеклением из сталинита. Для герметизации (по контуру) двери проложен двойной резиновый уплотнитель. Внутри окна на верхней крышке установлена УФ-лампа. Для подвода и забора воздуха боковые стенки внутри окна выполнены перфорированными;
двух воздуховодов, один из которых подстыкован к приточной системе, другой – к вытяжной. К каждому воздуховоду подсоединены установки фильтровальные с фильтрами высокой эффективности (H14);
подставки.
Окно передаточное оборудовано системой автоматики, в которую входит:
панель индикации с двумя сигнальными светодиодами красного и зелёного цвета, показывающими состояние двери: открыто/закрыто и кнопкой для открывания электрозамка двери;
плата таймера с клавиатурой для задания времени обеззараживания и кнопкой включения/выключения УФ-лампы.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
1. ОПГ - окно передаточное герметичное
2. АМС - производитель
3. заполнение
ГЛ - глухое
5. исполнение двери в «чистом» помещении
ПР - правое
ЛЕВ - левое
6. исполнение двери в «грязном» помещении
ПР - правое
ЛЕВ - левое
7. RAL9003 - цвет передаточного окна
8. дополнительные опции
СУ - с УФО лампой
Возможен заказ только передаточных окон.
К комплекту прилагается монтажный чертеж.
В КОМПЛЕКТ ВХОДИТ
Подставка
Воздуховоды
ДОПОЛНИТЕЛЬНЫЕ И СВЯЗАННЫЕ ПРОДУКТЫ
Стеновые перегородки из сэндвич-панелей
Элементы обрамления
Технические характеристики

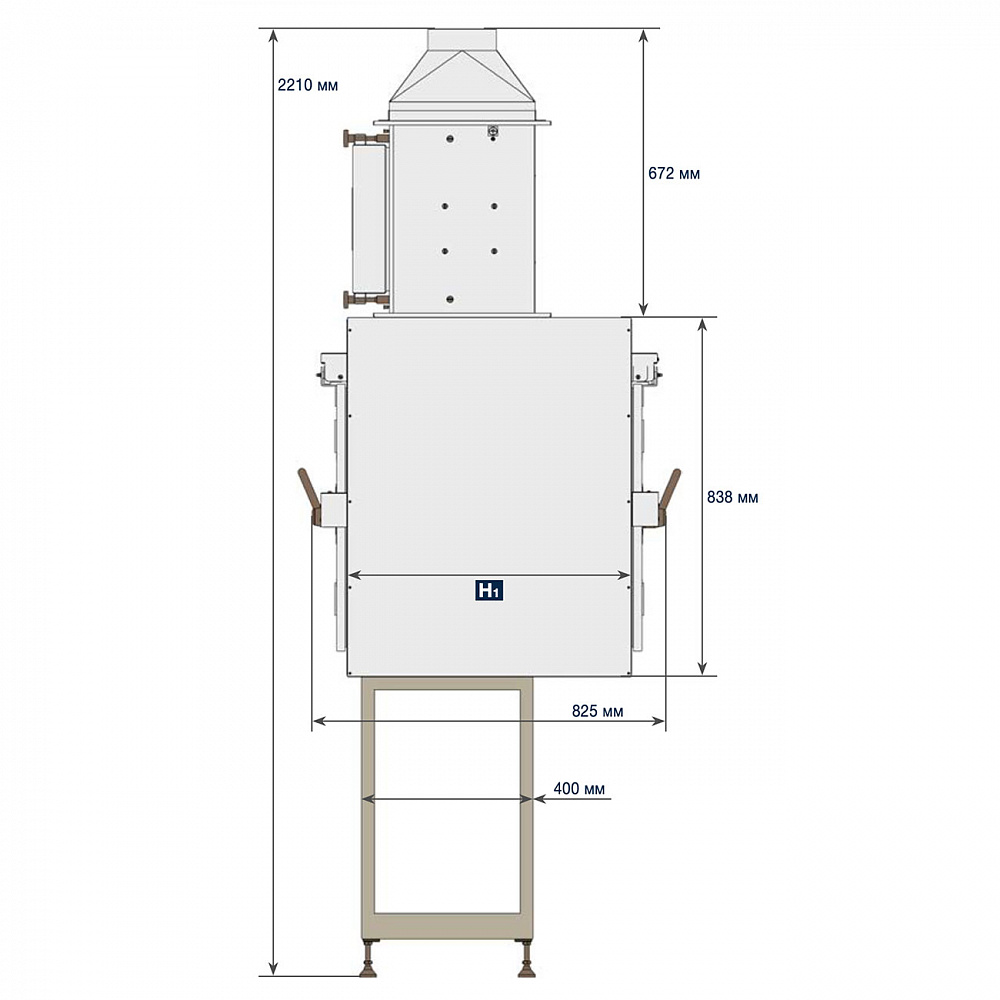

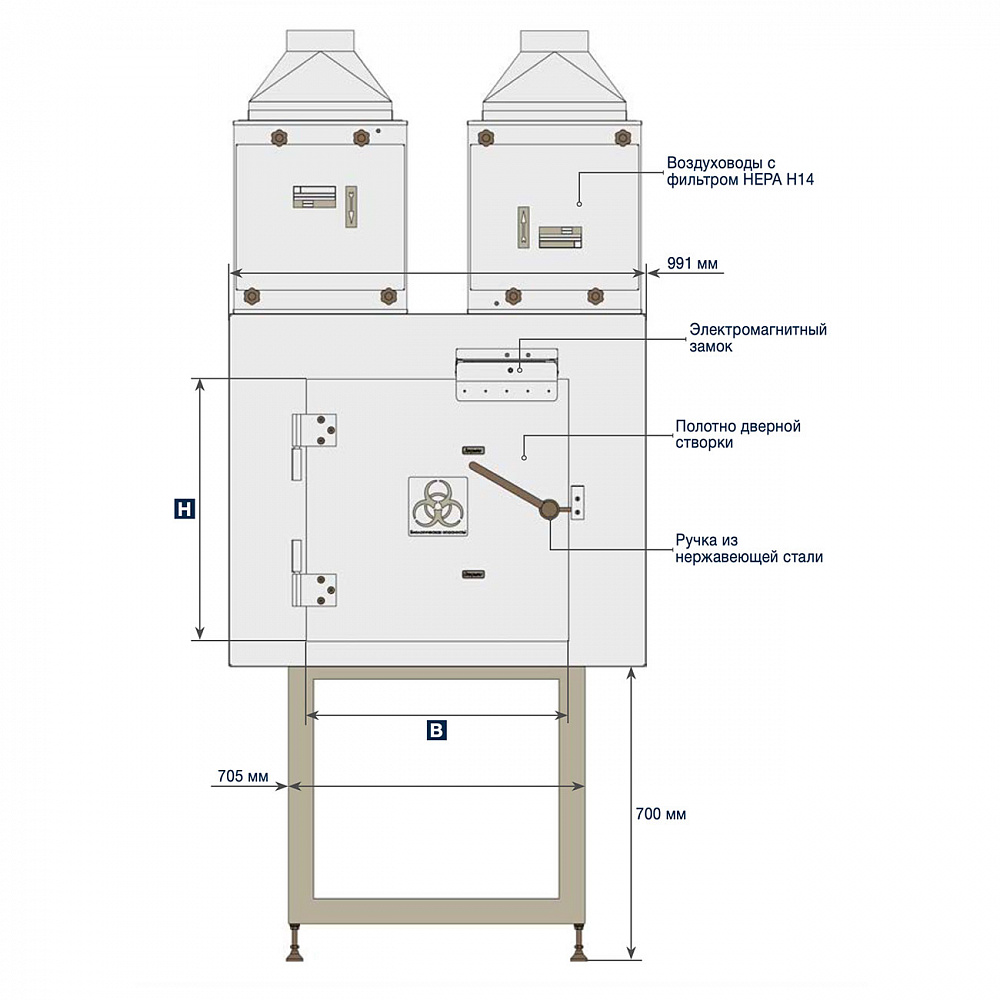

| Исполнение | Материал передаточного окна | Заказные размеры камеры В (min/max) x Н (min/max) х Н1 (min/max), мм |
|---|---|---|
| Одностворчатое | Нержавеющая сталь с ЛКП покрытием, внутренние стенки нержавеющая сталь | 600 x 600 x 600 |
