АО «АМС» разрабатывает и поставляет аппаратную и программную части системы диспетчеризации инженерного оборудования.
Оборудование системы диспетчеризации состоит из сервера диспетчеризации, АРМ оператора, сетевых коммутаторов и кабельной сети. В качестве сети диспетчеризации используется сеть Ethernet. Протокол обмена информацией в сети диспетчеризации - http.
Система диспетчеризации обеспечивает реализацию следующих функций:
управление и контроль параметров работы систем вентиляции и кондиционирования воздуха;
сбор и архивирование информации, поступающей от систем управления (параметров воздушной среды в обслуживаемых помещениях, параметров функционирования инженерного оборудования, установок параметров работы, аварийных сообщений и т. п.);
архивирование действий оператора;
отображение на экране АРМ мнемосхем оборудования с использованием средств мультипликации для отображения текущего состояния отдельных частей оборудования;
отображение на экране АРМ графиков изменения параметров работы оборудования;
просмотр архивной информации;
разделение информации системы диспетчеризации на 2 списка с индивидуальным доступом (список оператора и список наладчика), доступ к спискам через введение соответствующего пароля;
передачу всей информации о функционировании систем вентиляции и кондиционирования воздуха в другие “клиентские” компьютеры, подключенные к локальной компьютерной сети объекта.
Состав оборудования и программного обеспечения системы диспетчеризации определяется составом оборудования и структурой систем вентиляции и кондиционирования воздуха на конкретном объекте.
Сервер диспетчеризации обеспечивает реализацию следующих функций:
сбор и архивирование информации, поступающей от ША (параметров воздушной среды в обслуживаемых помещениях, параметров функционирования инженерного оборудования, установок параметров работы, аварийных сообщений и т. п.);
архивирование действий оператора АРМ;
передачу в ША команд управления, уставок параметров работы, режимов работы и т. п.;
просмотр архивной информации;
передачу всей информации о функционировании инженерного оборудования в другие “клиентские” компьютеры, подключенные к локальной компьютерной сети объекта.
Для просмотра на мониторе АРМ различной информации, относящейся к работе инженерного оборудования используется стандартный интернет-браузер. Для каждой системы оборудования на экране монитора АРМ доступно до 12 различных индивидуальных информационных окон:

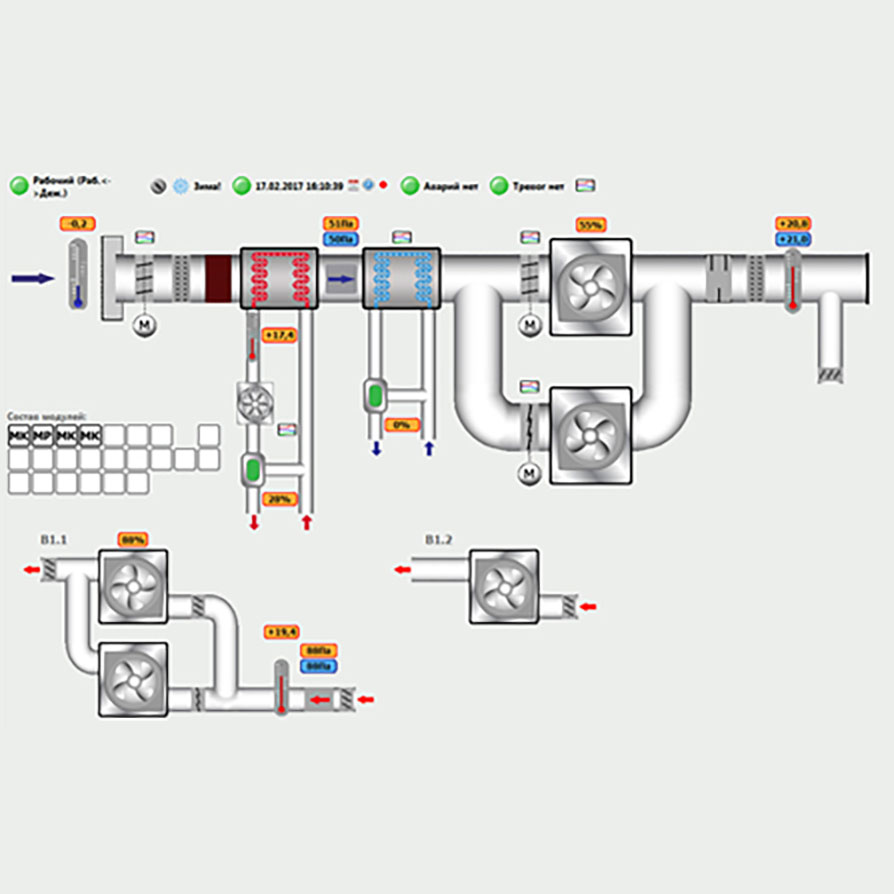

Мнемосхемы инженерного оборудования каждой из систем с индикацией на мнемосхемах текущих показаний датчиков, значений уставок параметров и состояний исполнительных элементов. Для индикации состояния таких исполнительных элементов как вентиляторы, насосы, воздушные клапаны используются элементы мультипликации.
Окна уставок параметров работы контроллеров ША.
Окна протоколов изменения уставок.
Окна сообщений системы диспетчеризации.
Окна графиков изменения параметров работы вентиляции.
Журнал аварийных и тревожных сообщений.
Окна настроек времени, конфигурации контроллера и ряд других служебных окон.
ПО сервера позволяет разделить вышеперечисленные окна на два отдельных списка с индивидуальным доступом:
список оператора;
список наладчика.
Доступ к спискам будет доступен только после введения специальных паролей.
