Модуль применяется для оснащения рабочих мест в помещениях медицинских, микробиологических, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха (вирусологических и бактериологических лабораторий, производств готовых стерильных лекарственных средств и стерильных медицинских изделий, радиоэлектронной и других отраслей промышленности).
Модуль устанавливается в стандартные (1,2х1,2 м) ячейки потолка чистого помещения или в специализированные модульные конструкции: чистые зоны, шлюзы, рабочие камеры и др.
Модуль состоит из:
корпуса стального, сварного с покрытием порошковой краской, внутри которого по периметру установлены маты шумоглушения;
рамки фильтра из алюминиевого профиля с покрытием порошковой краской;
вентилятора центробежного с плавной регулировкой частоты вращения;
решетки вентилятора защитной;
фильтра высокоэффективного;
рамки фильтра защитной из стального перфорированного листа покрытой порошковой краской;
штуцера ДОР-теста;
системы управления (СУ).
Замена высокоэффективного фильтра проводится по сигналу индикатора засорённости.
Замена фильтра осуществляется со стороны чистого помещения без нарушения герметизации потолка.
Штуцер ДОР-теста служит для подачи внутрь корпуса камеры статического давления специального аэрозоля при проверке плотности посадки и целостности фильтра.
В КОМПЛЕКТ ВХОДИТ
Анкерные болты
Гайки
Шайбы
ДОПОЛНИТЕЛЬНЫЕ И СВЯЗАННЫЕ ПРОДУКТЫ
Заслонки герметичные
Заслонка с механическим приводом
Клапана герметичные
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ:
ФВМ-22Г-Н14 - номер установки, Н14 – класс фильтра

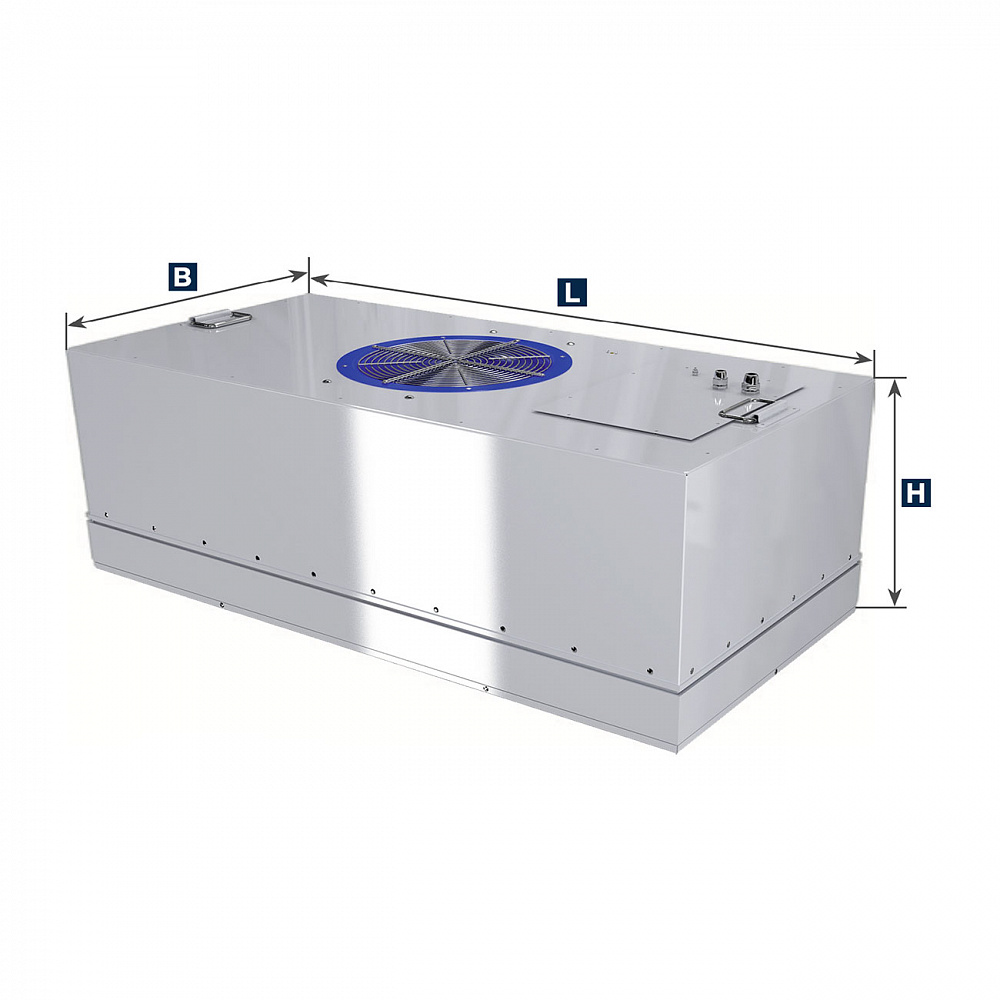

| Обозначение | Габаритные размеры L x B x H, мм | Количество фильтров | Производительность, м3/ч | Скорость потока, м/с | Класс фильтра | Масса, кг | Потребляемая мощность, Вт |
|---|---|---|---|---|---|---|---|
| ФВМ-22 | 1170 х 1170 х 447 | 2 | 2230 | 0,45 | Н13, Н14 | 100 | 715 |
| ФВМ-12 | 1170 х 570 х 447 | 1 | 1166 | 0,45 | Н13, Н14 | 73 | 405 |
| ФВМ-22Г | 1170 х 1170 х 447 | 2 | 2230 | 0,45 | Н13, Н14 | 100 | 715 |
| ФВМ-12Г | 1170 х 570 х 447 | 1 | 1166 | 0,45 | Н13, Н14 | 73 | 405 |
| ФВМ-06 | 1175 х 575 х 310 | 1 | 970 | 0,45 | Н13, Н14 | 58 | 338 |
| ФВМ-07 | 1175 х 575 х 312 | 1 | 970 | 0,45 | Н13, Н14 | 60 | 338 |
