Принцип действия чистых зон

Устройство модуля

Чистые зоны класса 5 ИСО предназначены для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от плюс 10°С до плюс 35°С с относительной влажностью до 80% (при температуре плюс 25°С) и атмосферном давлении 83,7-106,4 кПа.

На боковой стойке установочной конструкции крепится пульт управления. Рабочая зона чистой зоны закрыта по периметру прозрачной пленкой из ПВХ. Внутри рабочей зоны установлены светильники. Все покрытия конструкции чистой зоны устойчивы к дезинфицирующим средствам.

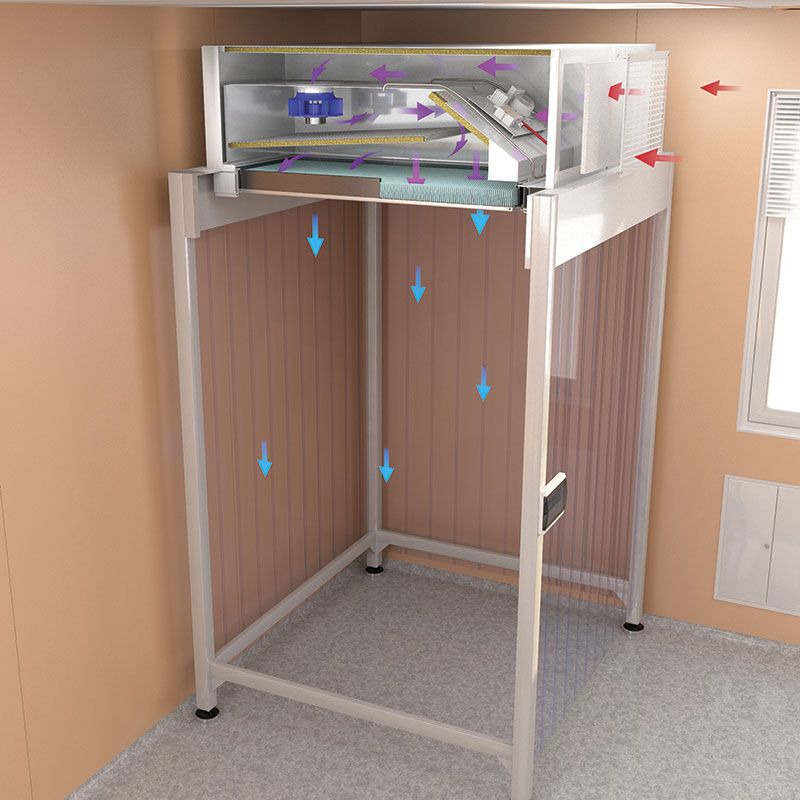

Принцип действия основан на принудительной подаче предварительно очищенного воздуха в чистую зону. Воздух, проходя через фильтр грубой очистки, нагнетается вентилятором по шумопоглащающему лабиринту в камеру статического давления. Далее воздух проходит очистку от аэрогенных загрязнений в высокоэффективном фильтре и однонаправленным нисходящим потоком поступает в рабочую зону. Чистота воздуха внутри рабочего пространства чистой зоны обеспечивается путем вытеснения загрязнений потоком однонаправленного очищенного воздуха. Высокоэффективный фильтр обеззараживается УФ-облучателем.

Чистые зоны классифицируются на стандартные и нестандартные. Стандартные чистые зоны характеризуются фиксированными размерами и классом чистоты. Существует конструкторская документация, технологическая оснастка и есть опыт их изготовления и эксплуатации. Варианты исполнения приведены ниже, их применения позволяет сократить время поставки и ввода в эксплуатацию, обеспечить экономичность проекта. Чистые зоны нестандартные разрабатываются под конкретный технологический процесс с задаными размером и классом чистоты. Они характеризуются сроками поставки (требуется разработка конструкторской документации и технологическая подготовка производства) и экономическими показателями.

По требованию заказчика осуществляется монтаж или шефмонтаж чистых зон, пуско-наладка, валидация и обучение персонала.

Сферы применения чистых зон

Медицина (больничные аптеки, станции переливания крови)

Промышленность фармацевтическая, приборостроение, электронная, машиностроение, оптика высокого класса, космическая, авиационная, пищевая и микробиологическая.

Назначение

Чистая зона – это локальная пространственная конструкция, внутри которой сведены к минимуму поступление, генерация и накопление частиц и микроорганизмов в процессе эксплуатации.

Чистые зоны предназначены для защиты сырья, промежуточных и конечных продуктов от аэрогенных загрязнений (в том числе и от взвешенных в воздухе микроорганизмов и пирогенов), выделяющихся в ходе технологического процесса производства продукта и/или попадающих в рабочую зону из окружающей среды. Требуемые параметры по чистоте в рабочей зоне обеспечиваются вертикальным однонаправленным потоком очищенного воздуха. Класс чистоты воздуха в рабочем пространстве чистых зон соответствует классу 5 ИСО. В зависимости от технологического процесса возможно применение других классов чистоты (6, 7, 8, 9 ИСО).

Преимущества чистых зон

Экономичность, компактность, мобильность.

Состав чистых зон

Модуль очистки воздуха ФВМ-АМС (ступенчатая или плавная регулировка скорости воздушного потока, забор воздуха сбоку или сверху, вариация по длине модуля (1200, 1500, 1800 мм) и форме (прямоугольный и трапециевидный), с встроенным УФО-облучателем и без).

Ограждающие конструкции (ПВХ пленка, стекло, металлические или пластиковые)

Силовой каркас (напольный с опорами или колесами, потолочный)

Система управления (цифровая или аналоговая)

Система освещения

Столешница (нержавеющая сталь с перфорацией и без)

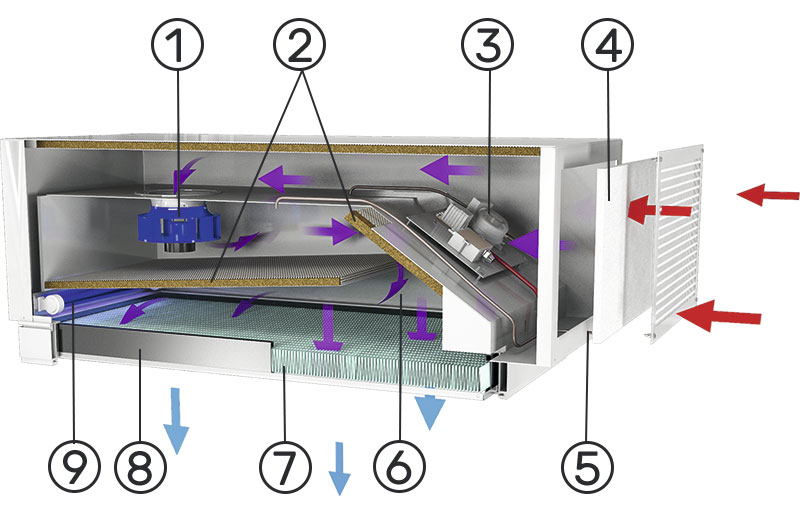

Устройство модуля

Устройство модуля

1. вентилятор;

2. система шумоглушения;

3. датчик давления;

4. фильтр грубой очистки;

5. штуцер для dop-теста;

6. камера статического давления;

7. высокоэффективный фильтр группы НЕРА;

8. прижимная рамка;

9. УФ-облучатель
