КОУ МГ осуществляет:
подвод медицинского газа из системы газоснабжения в локальные зоны потребления;
визуальный контроль давления газа в магистрали по цифровой индикации датчиков;
подачу сигнала на диспетчерский пульт, в случае падения/превышения давления газа в магистрали выше/ниже нормы или прекращения подачи газа;
световую и звуковую сигнализацию наличия требуемого давления газа в соответствующей газовой магистрали и передачу сигнала для дистанционного контроля;
оперативный доступ к магистралям газоснабжения в случае пожара или значительной утечки газа;
прекращение подачи газа на время проведения работ по техническому обслуживанию конечных устройств.
В зависимости от заказа, КОУ МГ обеспечивает подвод одного или нескольких следующих медицинских газов: кислород, сжатый воздух, углекислый газ, закись азота, вакуум, сжатый воздух для хирургического инструмента.
КОУ МГ представляет собой металлический шкаф, состоящий из корпуса, газового блока и блока электрического, либо блока манометров (для визуального контроля).
Газовый блок представляет собой основание, на котором размещены газовые клапаны с запорным элементом. Функцию запорного элемента выполняет шаровой газовый кран.
Блок электрический представляет собой металлическую коробку с герметичной крышкой, изолированную от газового блока. На крышке установлены датчики давления с двухцветной цифровой индикацией: зеленый цвет (нормальное давление газа), красный цвет (аварийная ситуация); также – три цветовых индикатора зеленый, желтый, красный и зуммер для оповещения об аварийной ситуации. На блоке электрическом имеется кнопка без фиксации для снятия звукового сигнала зуммера при возникновении аварийной ситуации.

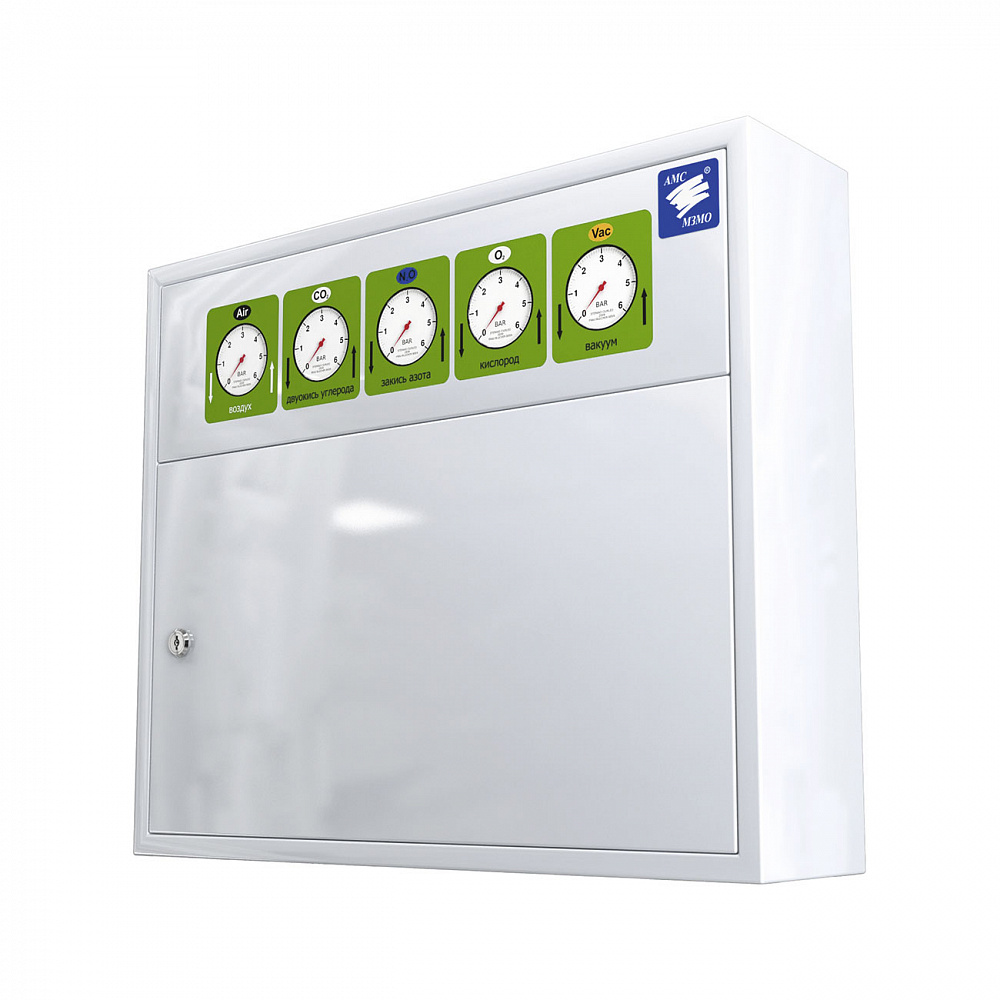

Блок манометров представляет собой металлический корпус с крышкой на которой установлены манометры. Блок газовый, с размещёнными основными элементами крепится к стене, сверху устанавливается металлический корпус при помощи кронштейнов и гаек.
Дополнения
Для питания КОУ используется: РИП-24-1А комплект аварийного подключения
| Обозначение исполнения | Высота, мм | Ширина, мм | Глубина, мм | Масса, не более кг |
|---|---|---|---|---|
| КОУ МГ-АМС-Ме-Х-Х-Х-Х-Х | 500 | 550 | 130 | 20 |
| КОУ МГ-АМС-Ме-Х-Х-Х-Х-В | 500 | 550 | 130 | 20 |
| КОУ МГ-АМС-Ме-Х-Х-Х-Х | 500 | 550 | 130 | 20 |
| КОУ МГ-АМС-Ме-Х-Х-Х-В | 500 | 550 | 130 | 20 |
| КОУ МГ-АМС-Ме-М-Х-Х-Х-Х-Х | 500 | 550 | 130 | 20 |
| КОУ МГ-АМС-Ме-М-Х-Х-Х-Х-В | 500 | 550 | 130 | 20 |
| КОУ МГ-АМС-Ме-М-Х-Х-Х-Х | 500 | 550 | 130 | 20 |
| КОУ МГ-АМС-Ме-М-Х-Х-Х-В | 500 | 550 | 130 | 20 |
| Условное обозначение: Х – тип медицинского газа, В – вакуум, Ме – металлический шкаф, М – с блоком манометров | ||||
