Описание подвижной чистой зоны
Состоит из двух зон:
чистой зоны, с установленным технологическим оборудованием;
тамбур-шлюза.

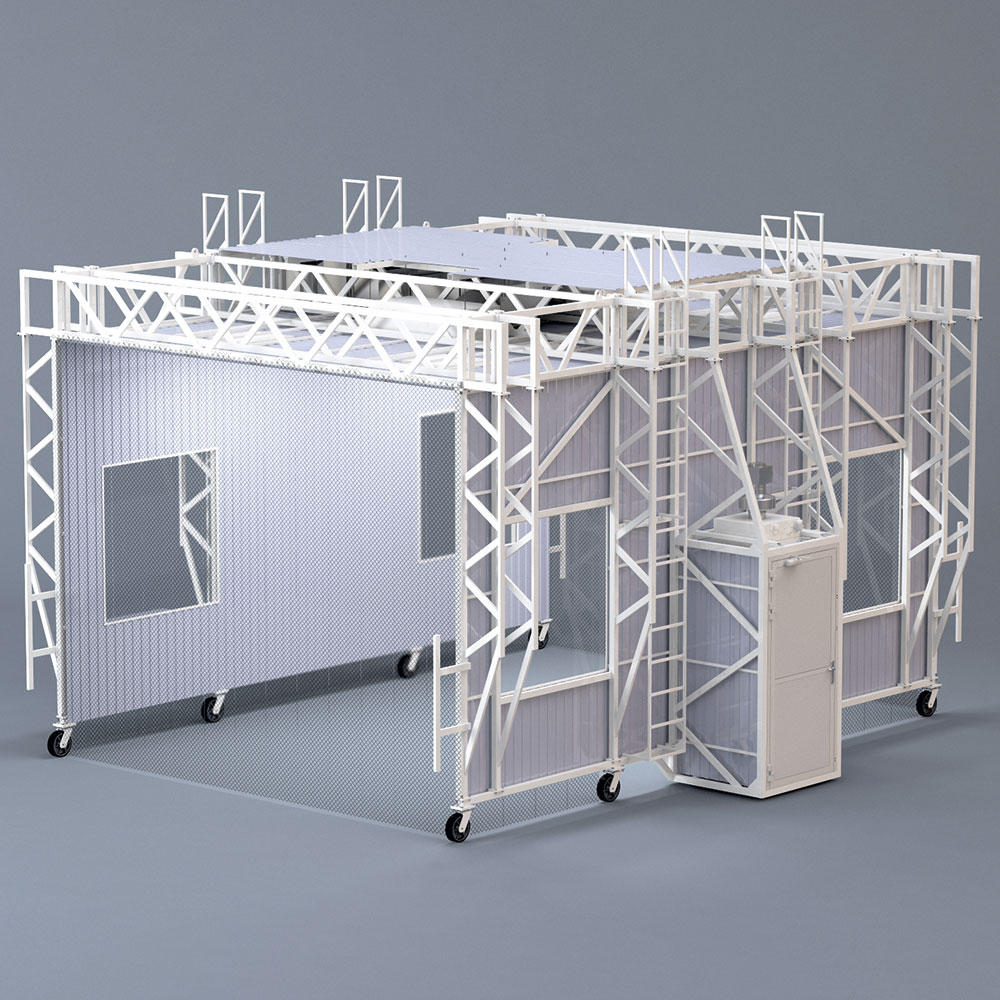

Основой конструкции палатки является каркас из ферм и распорок, скрепленных болтами, на котором установлены:
чистовая палатка для перемещения по полу снабжена восемью поворотными колесами и такелажными поручнями;
по периметру стен - облицовочные панели из профилированного листа;
на потолке; восемь герметичных светодиодных светильников, четыре смотровых окна, система кондиционирования и вентиляции воздуха;
четыре лестницы по две с противоположных сторон;
приточка воздушного душа;
оборудование автоматической пожарной сигнализации;
две пластиковые антистатические завесы из гладких прозрачных полос (ламелей) ПВХ;
Пластиковые антистатические вертикальные полосовые завесы из ПВХ не допускают свободную циркуляцию воздуха из чистовой палатки наружу и обратно, что позволяет поддерживать внутри чистовой палатки (рабочей зоны) нужную температуру, убирать неприятные запахи, препятствовать проникновению насекомых, пыли и влаги. Завесы, при необходимости, не мешают свободному передвижению людей и техники.
Приточная система вентиляции совместно с комплектом кондиционирования поддерживает:
микроклимат и параметры воздушной среды в чистовой палатке;
избыточное давление внутри чистовой палатки по отношению к атмосферному давлению.
Тамбур-шлюз предназначен для входа персонала в палатку и герметично с ней соединен. Он является воздушным барьером между чистой и грязной зонами и служит для предотвращения переноса загрязнений.
Вариант заказа
ЛЧЗ «АМС» - 1029
Локальные чистые зоны выполняются по размерам заказчика
Технические характеристики
| Наименование | Класс чистоты ИСО | Размеры, мм (длина, ширина, высота) | Производительность м3/час | Потребляемая мощность, кВт, не более | Отличительные особенности | Масса, кг, не более |
|---|---|---|---|---|---|---|
| ЛЧЗ «АМС» - 1029 | ИСО 8 | 7780 х 6950 х 5210 | 1100/7 | 15 | Освещённость внутри, Лк, не менее 400. Выносной пульт управления. Ограждение из облицовочных панелей и лент ПВХ. Комплект кондиционирования. | 6000 |
| ЛЧЗ «АМС» - 22.2 | ИСО 5 | 1230 х 1230 | 2 | Один фильтр G4 с торца модуля. Выносной пульт управления. Светодиодный светильник 14 Вт. Ограждение из лент ПВХ. | - | |
| ЛЧЗ «АМС» - 24.1 | ИСО 5 | 1900 х 1230 | 3 | Один фильтр G4 с торца модуля. Выносной пульт управления. Светодиодный светильник 14 Вт. Ограждение из лент ПВХ. | - |
