Применяются в фармацевтической, электронной, пищевой, медицинской, микробиологической, других отраслях промышленности и медицинских учреждениях. Предназначены для передачи, возврата, шлюзирования стерильных материалов, инструмента, тары и готовой продукции до 40 кг внутрь и наружу чистого помещения, с разными классами по чистоте, без внесения существенных возмущений в воздушную среду смежных помещений.
ОП устанавливается в стену помещения и образует герметичную замкнутую полость-шлюз, не допускающую перетоков воздуха из одного помещения в другое. ОП предназначено для передачи материалов, инструмента, тары и др. предметов из «грязного» помещения в «чистое» и обратно. При передаче происходит их обеззараживание с помощью бактерицидного УФ облучателя и потока воздуха, нагнетаемого вентилятором и очищенного на высокоэффективном фильтре.
В стандартную комплектацию передаточных окон входят: двери для передаточных окон (остекленные или глухие), ручки, петли/скрытые петли, внутренняя поверхность (короб) из нержавеющей стали, комплект крепежа.

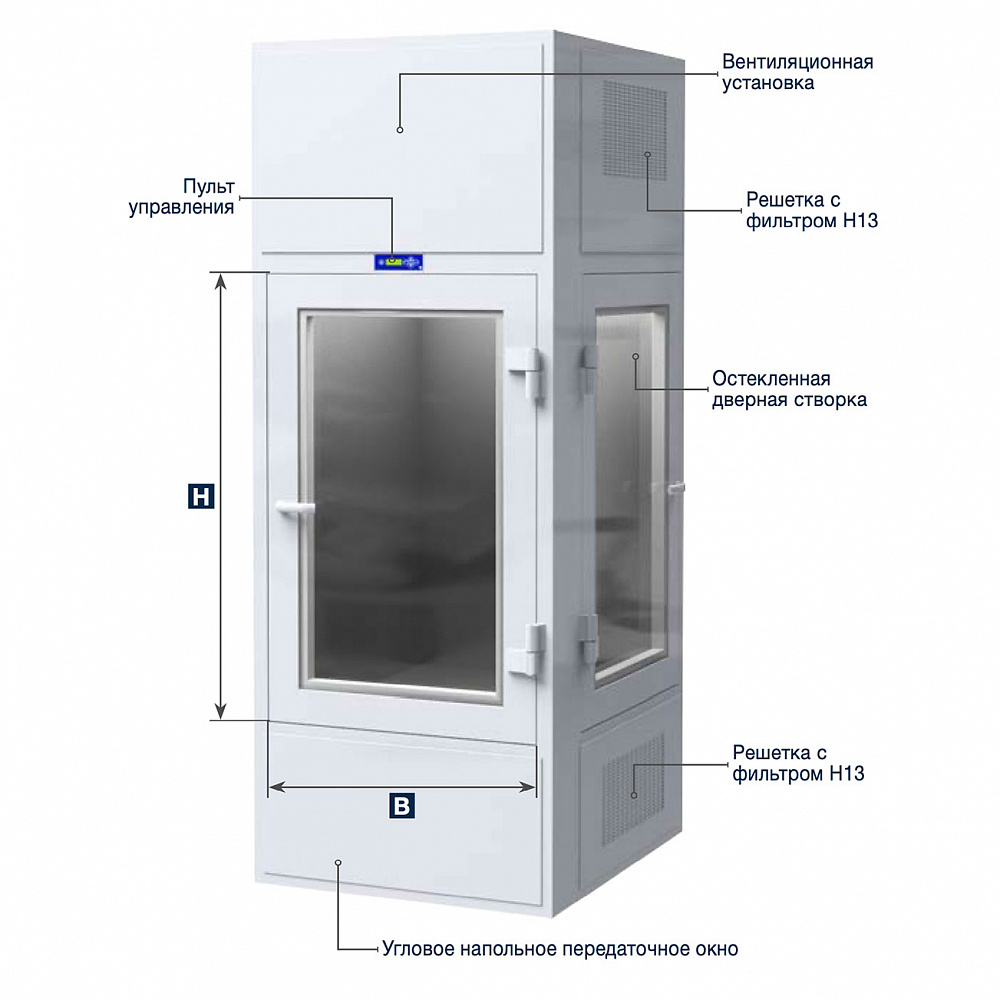

Конструкция передаточного активного окна
Внутри шкафа расположена камера из нержавеющей стали. На верхней крышке камеры установлен УФ облучатель для обеззараживания передаваемого груза. Электропитание УФ облучателя производиться по самостоятельной линии, а включение/отключение с клавиатуры таймера.
Конструкция УФ облучателя предусматривает его обслуживание (замена УФ лампы и пускорегулирующего аппарата) из внутреннего пространства без нарушения герметичности ОП.
Для подачи и удаления воздуха верхняя и нижняя стенки внутри камеры выполнены перфорированными.
В верхней части шкафа установлен вентилятор, воздуховоды, высокоэффективный фильтр и два датчика перепада давления, отслеживающие работу вентилятора и степень загрязненности фильтра. Сигналы с датчиков поступают на дисплей таймера. На лицевой панели шкафа в верхней и нижней части имеются перфорированные решетки с фильтрами грубой очистки для дополнительной очистки поступающего и удаляемого воздуха.
С помощью вентилятора поток воздуха, поступающий в камеру ОП через верхнюю часть шкафа, проходит двухступенчатую очистку: на фильтре грубой очистки и высокоэффективном фильтре.
Удаляемый поток воздуха проходит через фильтр грубой очистки находящийся в нижней перфорированной решетке.
ОП оборудовано системой автоматики. Система автоматики обеспечивает блокировку одной двери при открывании другой и блокировку обеих дверей при включении вентилятора.
В КОМПЛЕКТ ВХОДИТ
Опора длиной L - 1 шт.
ДОПОЛНИТЕЛЬНЫЕ И СВЯЗАННЫЕ ПРОДУКТЫ
Облицовочные стеновые панели
Стеновые перегородки из сэндвич-панелей
Элементы обрамления
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
1. ОАП - окно алюминиевое передаточное
2. АМС - производитель
3. заполнение
ОП - остекленение полностью
ГЛ - глухое (алюминиевые листы)
4. размеры по внутренним стенкам
400 - высота B
700 - ширина H
400 - глубина H1
900 - высота опоры L (подрезается по месту)
5. исполнение двери в «чистом» помещении
ПР - правое
ЛЕВ - левое
6. исполнение двери в «грязном» помещении
ПР - правое
ЛЕВ - левое
7. RAL9003 - цвет передаточного окна
8. дополнительные опции
СУ - с УФО лампой
ПД - противопожарная дверь
РД - рентгенозащитная дверь
СБ - с блокировкой дверей электромагнитными замками
СВ - с возможностью подключения к приточно-вытяжной системе вентиляции с НЕРА фильтром Н13 на притоке, рециркуляционное
У - угловое
ТД - трехдверное
НП - напольное
Возможен заказ только передаточных окон.
К комплекту прилагается монтажный чертеж.
Технические характеристики
| Исполнение | Материал передаточного окна | Заказные размеры камеры В (min/max) x Н (min/max) х Н1 (min/max), мм |
|---|---|---|
| Одностворчатое | Нержавеющая сталь с ЛКП покрытием, внутренние стенки нержавеющая сталь | 400/800 x 400/800 x 400/800 |
| Шаг заказного размера 50 мм | ||
