Применяются в фармацевтической, электронной, пищевой, медицинской, микробиологической, других отраслях промышленности и медицинских учреждениях. Предназначены для передачи, возврата, шлюзирования стерильных материалов, инструмента, тары и готовой продукции до 40 кг внутрь и наружу чистого помещения, с разными классами по чистоте, без внесения существенных возмущений в воздушную среду смежных помещений.

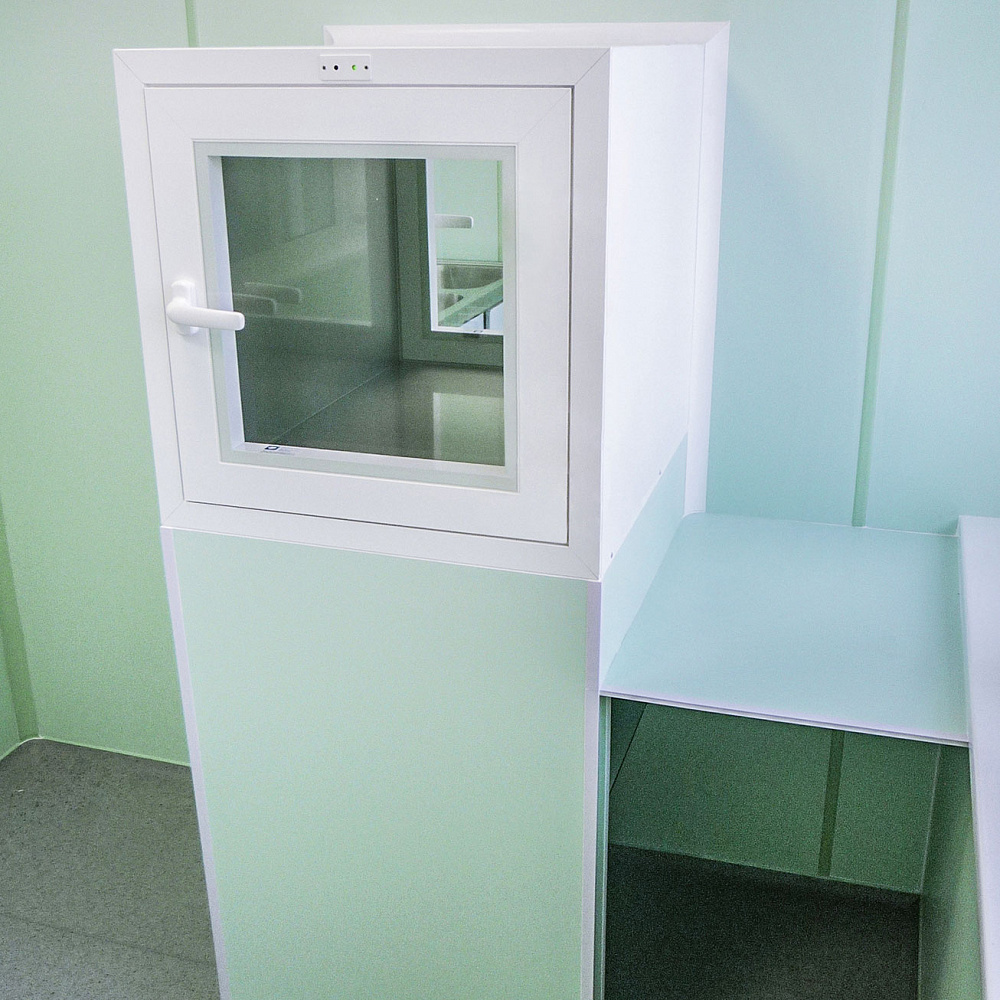

Передаточное окно устанавливается в стену помещения и образует герметичную замкнутую полость-шлюз, не допускающую перетоков воздуха из одного помещения в другое. ОП предназначено для передачи материалов, инструмента, тары и др. предметов из «грязного» помещения в «чистое» и обратно. При передаче происходит их обеззараживание с помощью бактерицидного УФ облучателя.
В стандартную комплектацию передаточных окон входят: двери для передаточных окон (остекленные или глухие), ручки, петли/скрытые петли, внутренняя поверхность (короб) из нержавеющей стали, комплект крепежа.

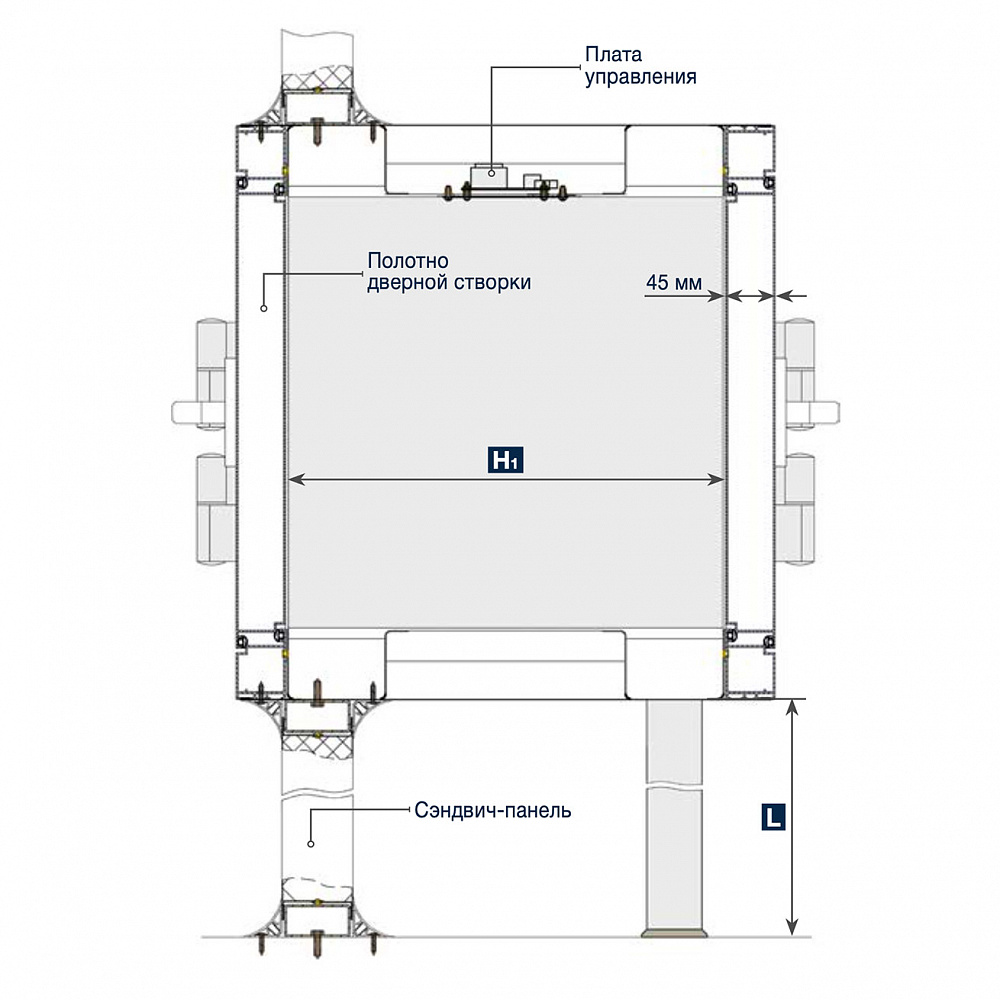

Конструкция передаточного окна пассивного без обдува
В стандартную комплектацию передаточных окон входят: двери для передаточных окон (остекленные или глухие), ручки, петли/скрытые петли, внутренняя поверхность (короб) из нержавеющей стали, комплект крепежа.
Внутри шкафа расположена камера из нержавеющей стали. На потолке камеры установлен УФ облучатель для обеззараживания передаваемых предметов и самой камеры. Включение/отключение УФ облучателя производится с клавиатуры таймера.
Система автоматики обеспечивает блокировку одной из дверей при открывании другой двери и блокировку обеих дверей при включении УФ облучателя.
ДОПОЛНИТЕЛЬНЫЕ И СВЯЗАННЫЕ ПРОДУКТЫ
Облицовочные стеновые панели
Стеновые перегородки из сэндвич-панелей
Элементы обрамления
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
1. ОАП - окно алюминиевое передаточное
2. АМС - производитель
3. заполнение
ОП - остекленение полностью
ГЛ - глухое (алюминиевые листы)
4. размеры по внутренним стенкам
400 - высота B
700 - ширина H
400 - глубина H1
900 - высота опоры L (подрезается по месту)
5. исполнение двери в «чистом» помещении
ПР - правое
ЛЕВ - левое
6. исполнение двери в «грязном» помещении
ПР - правое
ЛЕВ - левое
7. RAL9003 - цвет передаточного окна
8. дополнительные опции
СУ - с УФО лампой
ПД - противопожарная дверь
РД - рентгенозащитная дверь
СБ - с блокировкой дверей электромагнитными замками
СВ - с возможностью подключения к приточно-вытяжной системе вентиляции с НЕРА фильтром Н13 на притоке, рециркуляционное
У - угловое
ТД - трехдверное
НП - напольное
Возможен заказ только передаточных окон.
К комплекту прилагается монтажный чертеж.
В КОМПЛЕКТ ВХОДИТ
Опора длиной L - 1 шт.
Технические характеристики
| Исполнение | Материал передаточного окна | Заказные размеры камеры В (min/max) x Н (min/max) х Н1 (min/max), мм |
|---|---|---|
| Одностворчатое | Нержавеющая сталь с ЛКП покрытием, внутренние стенки нержавеющая сталь | 400/800 x 400/800 x 400/800 |
| Шаг заказного размера 50 мм | ||
