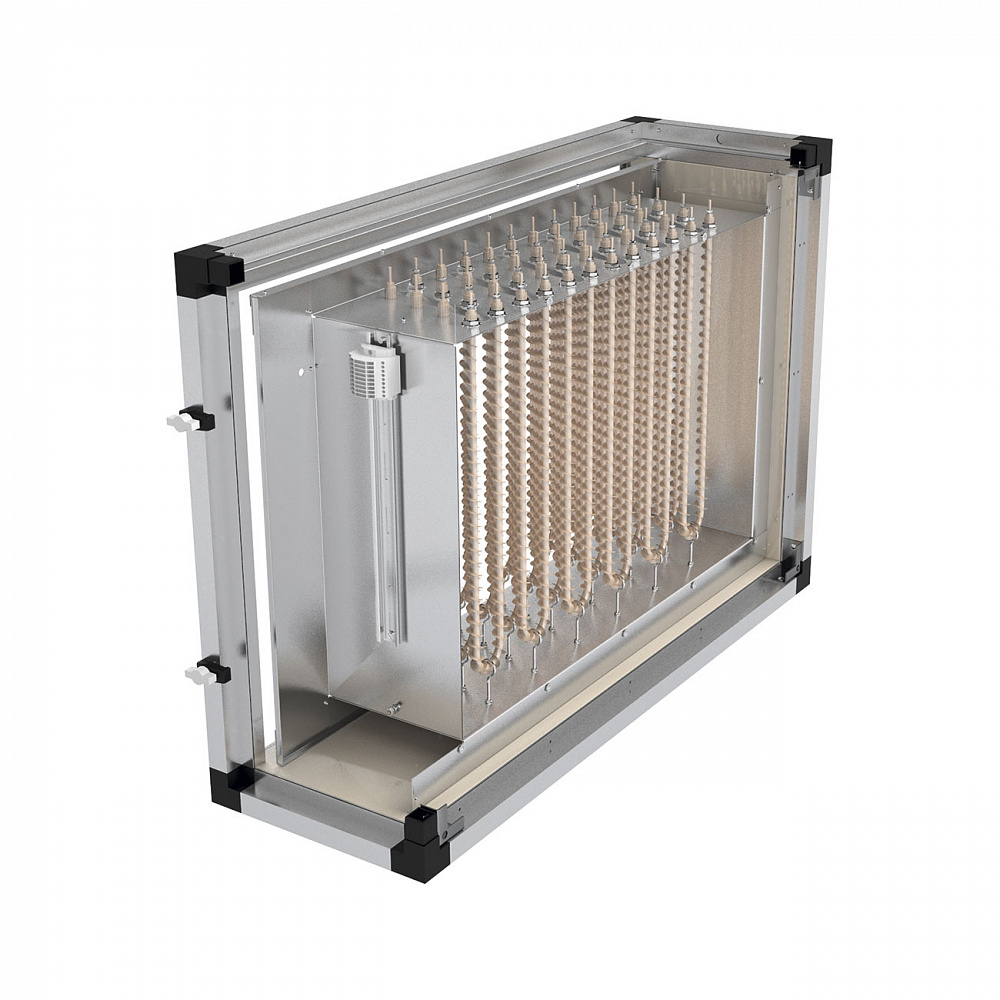

Блок состоит из корпуса, в котором смонтирована выдвижная рама с трубчатыми электронагревателями (ТЭН). Рама изготовлена из оцинкованной или нержавеющей (КЦМ-АМС) стали. На входе электронагреватель закрыт защитной сеткой. Трубки ТЭНов изготовлены из жаростойкой нержавеющей стали и имеют оребрение в виде спирали, что обеспечивает их работоспособность при минимальных скоростях движения воздуха.
Для обеспечения уменьшения сечения подключаемых кабелей и точного регулирования температуры воздуха ТЭНы объединены в группы по 19,5 кВт (типоразмеры КЦ -02...13) или 22,5 кВт (типоразмеры КЦ -17...37), кондиционер КЦ-АМС-01 комплектуется нагревателем мощностью от 2...12 кВт. Количество групп, включаемых в состав нагревателей, определяется при заказе в соответствии с требуемой суммарной мощностью нагрева.
ТЭНы, включаемые в каждую группу, размещаются по сечению нагревателя таким образом, чтобы обеспечить равномерный нагрев воздуха по всему сечению при последовательном подключении ступеней нагрева. В переходный период года при ночных заморозках это позволяет обеспечить равномерный обогрев установленного далее по потоку водяного нагревателя и избежать срабатывания воздушного термостата защиты.
Для защиты от перегрева нагреватель укомплектован термостатом, срабатывающим при температуре 80°С. Термостат подключается к внешней системе управления. В связи с тепловой инерционностью ТЭНов во избежание их перегрева и срабатывания термостата в процессе остановки кондиционера рекомендуется предусмотреть в алгоритме управления работу вентилятора в течение некоторого времени после отключения ТЭНов.
Особенность блоков электрического нагрева КЦ-АМС
Жаростойкая нержавеющая сталь трубок и оребрения ТЭНов
Равномерное распределение ТЭНов в каждой группе по сечению
